变频二次加压恒压设备

a、自动隔离阀或节流装置（选购件）：用于隔离市政水源，可任意设定动作压力，当市政水源压力低于该值时，隔离装置动作，切换到水源罐或承压水池供水。也可考虑使用廉价的节流装置代替隔离阀，限制进水流量，供水不足部分靠水源罐补偿。
b、水源罐：给水运行时罐内全部容积充满了水，由于无压缩空气贮能，对各种冲击的缓冲作用和对市政水源的动态补偿效果不如缓冲罐。但当市政水源压力太低，水源罐出水（供水）大于进水量时，罐内贮水容积可全部用来补偿市政水源的不足。水源罐提供补偿水量期间，靠真空抑制器使空气自动进入罐体，可避免对高下管网造成负压抽吸作用（即所谓无负压无吸程）。水源罐只能串接在进水管路中使用。
c、承压水池：一般为钢筋混凝土结构，与水源罐工作原理相同，因其容积大，对市政供水具有很好的削峰填谷作用，适用于全国各地各种市政水源情况。当市政供水管网因故停水期间可由承压水池提供一定时间的供水水源，适用于客户要求高可靠供水的场合。
d、水泵机组：选用本公司具有非过载特性的水泵，其工作特性可适应市政水源的较大范围内的压力变化，不会产生过载现象。
e、气压罐：其作用与通常2次增压供水设备中的气压罐相同，标准产品设计中采用隔膜微型气压罐，主要利用其保压功能，有利于设备的智能化自动节能控制。
f、变频控制柜：可选择采用全变频技术方案，即所有水泵均采用变频拖动，也可采用部分变频技术方案（只有一台泵为变频调速拖动）。
g、旁通管路：如果市政供水平时满足水气要求，仅在供水高峰时压力不足，可加载旁通管路，使市政直接供水与增压供水自动切换运行。在非消防状态时，采用TH-F系列自动巡检成套给水设备组成的消防自动巡检控制设备，可对消防泵做自动巡检运行。自动巡检周期为数小时至数百小时任选，周期时钟自动启动巡检程序且具有手动巡检功能。巡检时数字智能消防巡检控制器会对消防控制柜的主回路进行检测确认正常后，逐台驱动消防泵使之低速运行，此时驱动功率很小，约是泵电机额定功率的百分之一左右，所以节能显著。由于转速低，所以不会对供水管网增压。

1、普通住宅楼、商住楼、居民小区的生活供水。
2、高层建筑、高级宾馆饭店等的生活供水。
3、综合楼、写字楼、俱乐部等建筑物的生活供水。
4、各种类型的自来水厂及供水加压泵站。
5、工矿企业的生产、生活供水、恒压供应的工艺流程用水。
6、生活小区、高层建筑等的热水供应系统或热水采暖系统。
7、各种类型的循环水、冷却水供应系统。
8、深水井（深井泵、潜水泵）恒压供水系统。
9、污水处理厂、排水站的自动控制供水系统。
10、石油、化工等行业输送石油及含酸碱等的液体系统。

1、变频供水控制器水泵的近水口与稳压补偿器相连，监测控制微机时刻监测稳压补偿器内的压力，通过控制负压泻压器来稳定稳压补偿器和自来水近水的压力，使之不产生负压，从而确保自来水管网的正常供水。
2、变频供水控制器当自来水的压力低于用户所需的压力时，监测控制微机自动控制加压水泵变频软启动运行，直到变频供水控制器出水总管的实际压力与设定用户压力相等时，监测控制微机才控制加压变频供水控制器恒速运转以保持实际压力与设定用户压力相同。自来水的压力越高，变频供水控制器的转速就越低，自来水的压力越低，加压变频供水控制器的转速就越高，当自来水的压力与设定用户压力相等时，变频供水控制器就停止工作。即在传统变频供水节能的基础上又充分利用了自来水管网原有的压力，差多少，补多少，进一步节能。
3、变频供水控制器自来水停水，变频供水控制器自动停机，来水自动开机，停电自行恢复自来水常压供水。

1、本设备安装应选择通风良好、灰尘少、不潮湿的场地，环境湿度为-10℃－40℃。在室外应设防雨，防雷等设施。
2、为方便设备安装、保养、设备四周应留70cm空间，人孔处应保留1.5m空间，四周地面应设排水沟。
3、选定场地后，要处理好地基、在用砼浇注或用砖石砌筑罐体支承座。待基座完全固化后，再吊装罐体并放稳，随后安装附件，接通电源。
4、在试车前，应先关闭供水阀，检查各密封阀情况，不允许有泄露现象，开车后，应注意机泵转向。当压力表指针到上限时，机泵自动停止。打开供水阀，即可正常供水、如需定时供水，可把选择开关扳到手动位置。
5、本设备泵机组应经常检查，定期保养并加注润滑油。离心泵和止回阀如发现漏水现象，应及时紧固法兰螺丝或更换石棉根，检查机泵底脚螺栓不能松动，以防损坏机器。
6、电器自动控制系统，应防水、防尘、经常检查线路绝缘情况，连接螺栓是否松动和保险丝完好等情况。压力表外部用透明材料包裹，以防损坏。
7、罐体如发现漆皮脱落，应及时涂漆保养，以延长使用寿命。

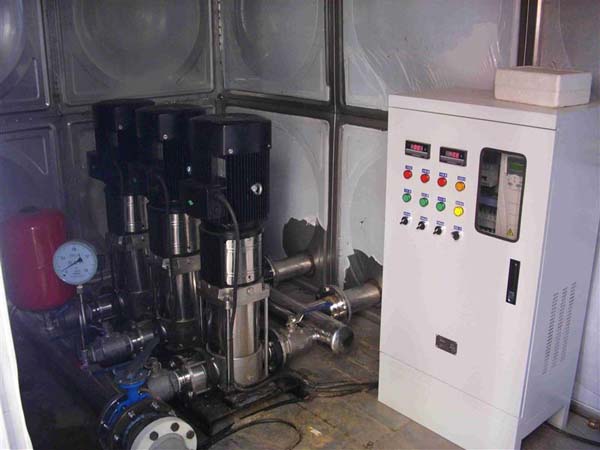

变频二次加压恒压设备使用现场

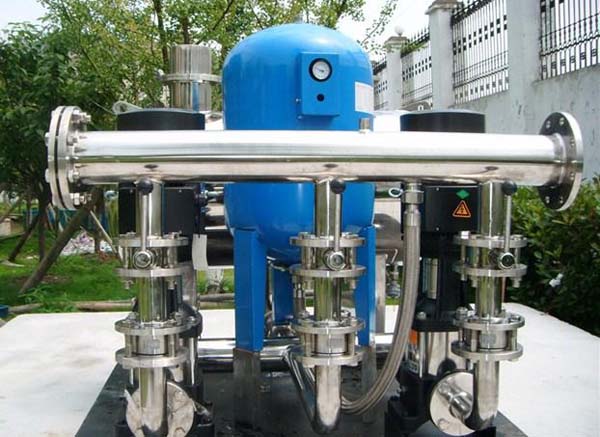

变频二次加压恒压设备使用现场

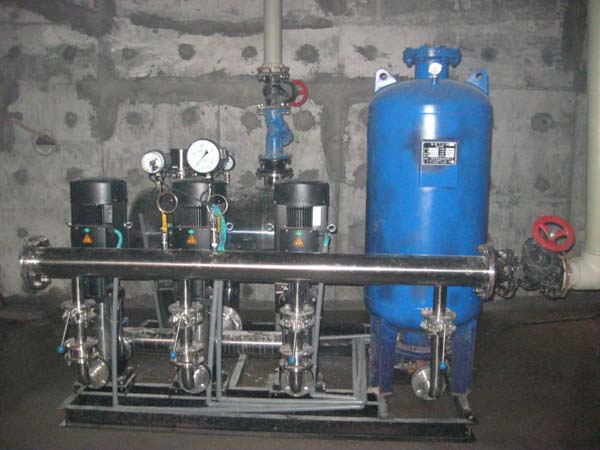

变频二次加压恒压设备使用现场

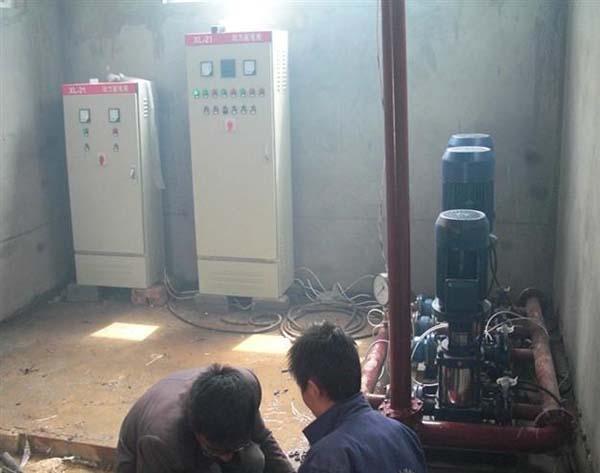

变频二次加压恒压设备安装现场
