ISWB型单级防爆卧式管道泵

品牌：龙洋泵阀

型号：ISWB卧式管道油泵

流量：0~1203（m³/h）

扬程：140 m

转速：1450、1480、2800、2900 r/min

电机功率：1.1~160 KW

产品说明书下载 咨询价格

目录

产品概述
型号意义
主要用途
产品特点
工作条件
结构图
主要材质
安装示意图
性能参数
产品评论

1 产品概述

ISWB型卧式单级防爆管道离心泵根据而设计制造的独特结构组合设计，并严格按照国际准和的管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。ISW型卧式离心泵采用水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前标准定型推广产品。

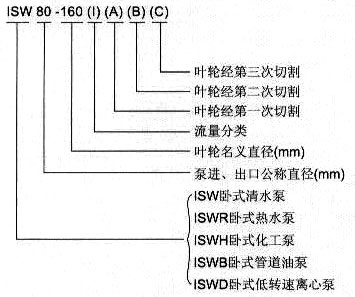

2 型号意义

ISWB型单级防爆卧式管道泵型号意义

3 主要用途

ISWB型单级防爆卧式管道泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
ISWB型单级防爆卧式管道泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
lSWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
lSWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。

4 产品特点

1、运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、密封效果好：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3、噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
4、故障率低：结构简单合理，关键部分采用国际品质配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承、简易方便。

5 工作条件

1、吸入压力≤1．6MPa，或泵系统工作压力≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度<0.2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

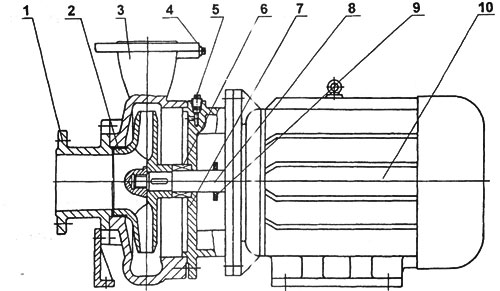

6 结构图

ISWB型单级防爆卧式管道泵结构图

1

吸入室：采用优秀水力模型设计而成。

6

机械密封：采用不锈钢、硬质合金、氟橡胶等材料制成，耐用消费品磨损，无泄漏，运行寿命长。

2

叶轮：采用优秀水力模型设计而成，高效节能。

7

泵盖：

3

泵体：采用优秀水力模型设计而成。

8

泵轴：为电机加长轴，确保了轴的同心，使运行平稳，无噪音和振动现象。

4

取压塞：安装压力表及真空表，以监控泵的正常高效运行。

9

挡水圈：防止因密封漏水而使电机进水。

5

放气塞：确保泵的正常维护。

10

Y系列电动机：直接与水泵联接传递动力，部分采用上海名牌电机。

7 主要材质

ISW
ISWR型清水泵
ISWG
材料
泵体
叶轮
泵盖
联体座
轴
叶轮螺母
温度－20℃~+120℃
HT200
HT200
HT200
HT200
45
2Cr13
温度－45℃~+240℃
ZG25
ZG25
ZG25
ZG25
35CrMo
2Cr13
ISWB型油泵
Ⅰ
不含腐蚀性
－20℃~+120℃
HT200
HT250
HT200
HT200
45
2Cr13
Ⅱ
不含腐蚀性
－45℃~+240℃
ZG25
ZG25
25
ZG25
35CrMo
2Cr13
Ⅲ
不含腐蚀性
－45℃~+240℃
305
305
305
305
3Cr13
2Cr13
ISWH型化工泵村质及代号表（根据用户要求选用）
材质
ZG1Cr18Ni9
ZG1Cr18Ni9
ZG0Cr18Ni12M02Ti
ZG0Cr18Ni12M02Ti
代号
303
305
306
307
机械密封主要材料
（根据用户要求选用）
静环材料
动环材料
结构件
橡胶件
弹簧
碳化钨（WC）
碳化硅（Sic）
氮化硅（Si3N4）
氧化铝陶瓷
石墨
碳化钨（WC）
碳化硅（Sic）
氮化硅（Si3N4）
氧化铝陶瓷
石墨
H62黄铜
1Cr18Ni19Ti
丁晴橡胶
氟橡胶
四氟封圈
65Mn镀铬
1Cr18Ni9Ti

8 安装示意图

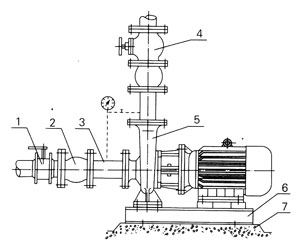

1、刚性安装

ISWB型单级防爆卧式管道泵刚性安装示意图

1

进口球阀

2

挠性接头

3

直管

4

出口闸阀

5

泵

6

底座

7

水泥基座

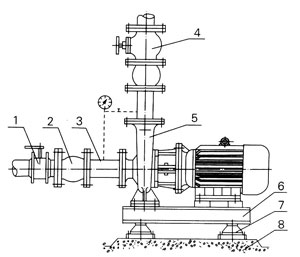

2、柔性安装

ISWB型单级防爆卧式管道泵柔性安装示意图

1

进口球阀

2

挠性接头

3

直管

4

出口闸阀

5

泵

6

底座

7

JGD型减振器

8

水泥基座

1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。

9 性能参数

型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
15-80 15 1.1
1.5
2.0 		0.3
0.42
0.55 		8.5
8
7 		26
34
34 		2800 0.18 2.3
20-110 20 1.8
2.5
3.3 		0.5
0.69
0.91 		16
15
13.5 		25
34
35 		2800 0.37 2.3
20-160 20 1.8
2.5
3.3 		0.5
0.69
0.91 		33
32
30 		19
25
23 		2900 0.75 2.3
25-110 25 2.8
4
5.2 		0.78
1.11
1.44 		16
15
13.5 		34
42
41 		2900 0.55 2.3
25-125 25 2.8
4
5.2 		0.78
1.11
1.44 		20.6
20
18 		28
36
35 		2900 0.75 2.3
25-125A 25 2.5
3.6
4.6 		0.69
1.0
1.28 		17
16
14.4 		35 2900 0.55 2.3
25-160 25 2.8
4
5.2 		0.78
1.11
1.44 		33
32
30 		24
32
33 		2900 1.5 2.3
25-160A 25 2.6
3.7
4.9 		0.12
1.03
1.36 		29
28
26 		31 2900 1.1 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
32-100(I) 32 4.4
6.3
8.3 		1.22
1.75
2.32 		13.2
12.5
11.3 		48
54
53 		2900 0.75 2.0
32-125 32 3.5
5
6.5 		0.97
0.39
1.8 		22
20
18 		40
44
42 		2900 0.75 2.3
32-125A 32 3.1
4.5
5.8 		0.86
1.25
1.61 		17.6
16
14.4 		43 2900 0.55 2.3
32-160(I) 32 4.4
6.3
8.3 		1.22
1.75
2.32 		33.2
32
30.2 		34
40
42 		2900 2.2 2.0
32-200(I) 32 4.4
6.3
8.3 		1.22
1.75
2.32 		50.5
50
48 		26
33
35 		2900 4 2.0
32-200A 32 2.8
4
5.2 		0.78
1.11
1.44 		44.6
44
42.7 		34
40
42 		2900 2.2 2.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
40-100 40 4.4
6.3
8.3 		1.22
1.75
2.31 		13.2
12.5
11.3 		48
54
53 		2900 0.55 2.3
40-100A 40 3.9
5.6
7.4 		1.08
1.56
2.06 		10.6
10
9 		52 2900 0.37 2.3
40-125 40 4.4
6.3
8.3 		1.22
1.75
2.31 		21
20
18 		41
46
43 		2900 1.1 2.3
40-125A 40 3.9
5.6
7.4 		1.08
1.56
2.06 		17.6
16
14.4 		40
45
41 		2900 0.75 2.3
40-160 40 4.4
6.3
8.3 		1.22
1.75
2.31 		33
32
30 		35
40
40 		2900 2.2 2.3
40-160A 40 4.1
5.9
7.8 		1.14
1.64
2.17 		29
28
26.3 		34
39
39 		2900 1.5 2.3
40-160B 40 3.8
5.5
7.2 		1.06
1.53
2.0 		25.5
24
22.5 		34
38
37 		2900 1.1 2.3
40-200 40 4.4
6.3
8.3 		1.22
1.75
2.31 		51
50
48 		26
33
32 		2900 4 2.3
40-200A 40 4.1
5.9
7.8 		1.14
1.64
2.17 		45
44
42 		26
31
30 		2900 3 2.3
40-200B 40 3.7
5.3
7.0 		1.03
1.47
1.94 		38
36
34.5 		29 2900 2.2 2.3
40-250 40 4.4
6.3
8.3 		1.22
1.75
2.31 		82
80
74 		24
28
28 		2900 7.5 2.3
40-250A 40 4.1
5.9
7.8 		1.14
1.64
2.17 		72
70
65 		24
28
27 		2900

5.5

2.3
40-250B 40 3.8
5.5
7.0 		1.06
1.53
1.94 		61.5
60
56 		23
27
26 		2900 4 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
40-100(I) 40 8.8
12.5
16.3 		2.44
3.47
4.53 		13.2
12.5
11.3 		55
62
60 		2900 1.1 2.3
40-100(I)A 40 8
11
14.5 		2.22
3.05
4.03 		10.6
10
9 		60 2900 0.75 2.3
40-125(I) 40 8.8
12.5
16.3 		2.44
3.47
4.53 		21.2
20
17.8 		49
58
57 		2900 1.5 2.3
40-125(I)A 40 8
11
14.5 		2.22
3.05
4.03 		17
16
14 		57 2900 1.1 2.3
40-160(I) 40 8.8
12.5
16.3 		2.44
3.47
4.53 		33
32
30 		45
52
51 		2900 3 2.3
40-160(I)A 40 8.2
11.7
15.2 		2.28
3.25
4.22 		29
28
26 		44
51
50 		2900 2.2 2.3
40-160(I)B 40 7.3
10.4
13.5 		2.38
2.89
3.75 		23
22
20.5 		50 2900 1.5 2.3
40-200(I) 40 8.8
12.5
16.3 		2.44
3.47
4.53 		51.2
50
48 		38
46
46 		2900 5.5 2.3
40-200(I)A 40 8.3
11.7
15.3 		2.31
3.25
4.25 		45.0
44
42 		37
45
45 		2900 4 2.3
40-200(I)B 40 7.5
10.6
13.8 		2.08
2.94
3.83 		37
36
34 		44 2900 3 2.3
40-250(I) 40 8.8
12.5
16.3 		2.44
3.47
4.53 		81.2
80
77.5 		31
38
40 		2900 11 2.3
40-250(I)A 40 8.2
11.6
15.2 		2.28
3.22
4.22 		71.0
70
68 		38 2900 7.5 2.3
40-250(I)B 40 7.6
10.8
14 		2.11
3.0
3.89 		61.4
60
58 		37 2900 7.5 2.3
40-250(I)C 40 7.1
10.0
13.1 		1.97
2.78
3.64 		53.2
52
50.4 		36 2900 5.5 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
50-100 50 8.8
12.5
16.3 		2.44
3.47
4.53 		13.6
12.5
11.3 		55
62
60 		2900 1.1 2.3
50-100A 50 8
11
14.5 		2.22
3.05
4.03 		11
10
9 		60 2900 0.75 2.3
50-125 50 8.8
12.5
16.3 		2.44
3.47
4.53 		21.5
20
17.8 		49
58
57 		2900 1.5 2.3
50-125A 50 8
11
14.5 		2.22
3.05
4.03 		17
16
14 		57 2900 1.1 2.3
50-160 50 8.8
12.5
16.3 		2.44
3.47
4.53 		33
32
30 		45
52
51 		2900 3 2.3
50-160A 50 8.2
11.7
15.2 		2.28
3.25
4.22 		29
28
26 		44
51
50 		2900 2.2 2.3
50-160B 50 7.3
10.4
13.5 		2.38
2.89
3.75 		23
22
20.5 		50 2900 1.5 2.3
50-200 50 8.8
12.5
16.3 		2.44
3.47
4.53 		52
50
48 		38
46
46 		2900 5.5 2.3
50-200A 50 8.3
11.7
15.3 		2.31
3.25
4.25 		45.8
44
42 		37
45
45 		2900 4 2.3
50-200B 50 7.5
10.6
13.8 		2.08
2.94
3.83 		37
36
34 		44 2900 3 2.3
50-250 50 8.8
12.5
16.3 		2.44
3.47
4.53 		82
80
77.5 		29
38
40 		2900 11 2.3
50-250A 50 8.2
11.6
15.2 		2.28
3.22
4.22 		71.5
70
68 		38 2900 7.5 2.3
50-250B 50 7.6
10.8
14 		2.11
3.0
3.89 		61.4
60
58 		37 2900 7.5 2.3
50-250C 50 7.1
10.0
13.1 		1.97
2.78
3.64 		53.2
52
50.4 		36 2900 5.5 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
50-100(I) 50 17.5
25
32.5 		4.86
6.94
9.03 		13.7
12.5
10.5 		67
69
69 		2900 1.5 2.5
50-100(I)A 50 15.6
22.3
29 		4.3
6.19
8.1 		11
10
8.4 		65
67
68 		2900 1.1 2.5
50-125(I) 50 17.5
25
32.5 		4.86
6.94
9.03 		21.5
20
18 		60
68
67 		2900 3 2.5
50-125(I)A 50 15.6
22.3
29 		4.33
6.19
8.1 		17
16
13.6 		58
66
65 		2900 2.2 2.5
50-160(I) 50 17.5
25
32.5 		4.68
6.94
9.03 		34.4
32
27.5 		54
63
60 		2900 4 2.5
50-160(I)A 50 16.4
23.4
30.4 		4.56
6.5
8.44 		30
28
24 		54
62
59 		2900 4 2.5
50-160(I)B 50 15.0
21.6
28 		4.17
6.0
7.78 		26
24
20.6 		58 2900 3 2.5
50-200(I) 50 17.5
25
32.5 		4.86
6.94
9.03 		52.7
50
45.5 		49
58
59 		2900 7.5 2.5
50-200(I)A 50 16.4
23.5
30.5 		4.56
6.53
8.47 		46.4
44
40 		48
57
58 		2900 7.5 2.5
50-200(I)B 50 15.2
21.8
28.3 		4.22
6.06
7.86 		40
38
34.5 		55 2900 5.5 2.5
50-250(I) 50 17.5
25
32.5 		4.86
6.94
9.03 		82
80
76.5 		39
50
52 		2900 15 2.5
50-250(I)A 50 16.4
23.4
30.5 		4.56
6.5
8.47 		71.5
70
67 		39
50
52 		2900 11 2.5
50-250(I)B 50 15
21.6
28 		4.17
6.0
7.78 		61
60
57.4 		38
49
54 		2900 11 2.5
50-315(I) 50 17.5
25
32.5 		4.86
6.94
9.03 		128
125
122 		30
40
44 		2900 30 2.5
50-315(I)A 50 16.6
23.7
31 		4.61
6.58
8.6 		115
113
110 		30
40
44 		2900 22 2.5
50-315(I)B 50 15.7
22.5
29.2 		4.36
6.25
8.0 		103
101
98 		39 2900 18.5 2.5
50-315(I)C 50 14.4
20.6
26.8 		4.0
5.72
7.44 		86
85
83 		38 2900 15 2.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
m3/h L/S m % r/min KW （NPSH）r
65-100 65 17.5
25
32.5 		4.86
6.94
9.03 		13.7
12.5
10.5 		67
69
69 		2900 1.5 2.5
65-100A 65 15.6
22.3
29 		4.3
6.19
8.1 		11
10
8.4 		65
67
68 		2900 1.1 2.5
65-125 65 17.5
25
32.5 		4.86
6.94
9.03 		21.5
20
18 		60
68
67 		2900 3 2.5
65-125A 65 15.6
22.3
29 		4.33
6.19
8.1 		17
16
14.4 		58
66
65 		2900 2.2 2.5
65-160 65 17.5
25
32.5 		4.86
6.94
9.03 		34.4
32
27.5 		54
63
60 		2900 4 2.5
65-160A 65 16.4
23.4
30.4 		4.56
6.5
8.44 		30
28
24 		54
62
59 		2900 4 2.5
65-160B 65 15.0
21.6
28 		4.17
6.0
7.78 		26
24
20.6 		58 2900 3 2.5
65-200 65 17.5
25
32.5 		4.86
6.94
9.03 		52.7
50
45.5 		49
58
59 		2900 7.5 2.5
65-200A 65 16.4
23.5
30.5 		4.56
6.53
8.47 		46.4
44
40 		48
57
58 		2900 7.5 2.5
65-200B 65 15.2
21.8
28.3 		4.22
6.06
7.86 		40
38
34.5 		55 2900 5.5 2.5
65-250 65 17.5
25
32.5 		4.86
6.94
9.03 		82
80
76.5 		39
50
52 		2900 15 2.5
65-250A 65 16.4
23.4
30.5 		4.56
6.5
8.47 		71.5
70
67 		39
50
52 		2900 11 2.5
65-250B 65 15
21.6
28 		4.17
6.0
7.78 		61
60
57.4 		38
49
54 		2900 11 2.5
65-315 65 17.5
25
32.5 		4.86
6.94
9.03 		127
125
122 		32
40
44 		2900 30 2.5
65-315A 65 16.6
23.7
31 		4.61
6.58
8.6 		115
113
110 		32
40
44 		2900 22 2.5
65-315B 65 15.7
22.5
29.2 		4.36
6.25
8.0 		103
101
98 		39 2900 18.5 2.5
65-315C 65 14.4
20.6
26.8 		4.0
5.72
7.44 		86
85
83 		38 2900 15 2.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
65-100(I) 65 35
50
65 		9.72
13.9
18.1 		13.8
12.5
10 		67
73
70 		2900 3 3.0
65-100(I)A 65 31.3
44.7
58 		8.7
12.4
16.1 		11
10
8 		66
72
69 		2900 2.2 3.0
65-125(I) 65 35
50
65 		9.72
13.9
18.1 		22
20
17 		67
72.5
70 		2900 5.5 3.0
65-125(I)A 65 31.3
44.7
58 		8.7
12.5
16.1 		17.5
16
13.6 		66
71
69 		2900 4 3.0
65-160(I) 65 35
50
65 		9.72
13.9
18.1 		35
32
28 		63
71
70 		2900 7.5 3.0
65-160(I)A 65 32.7
46.7
61 		9.1
13.0
16.9 		30.6
28
24 		62
70
69 		2900 7.5 3.0
65-160(I)B 65 30.3
43.3
56.3 		8.4
12.0
15.6 		26
24
21 		69 2900 5.5 3.0
65-200(I) 65 35
50
65 		9.72
13.9
18.1 		53.5
50
46 		55
67
68 		2900 15 3.0
65-200(I)A 65 32.8
47
61 		9.1
13.1
16.9 		47
44
40 		54
66
67 		2900 11 3.0
65-200(I)B 65 30.5
43.5
56.6 		8.5
12.1
15.7 		40.6
38
33.4 		65 2900 7.5 3.0
65-250(I) 65 35
50
65 		9.72
13.9
18.1 		83
80
72 		52
59
60 		2900 22 3.0
65-250(I)A 65 32.5
46.7
61 		9.0
13.0
16.9 		73
70
63 		52
59
60 		2900 18.5 3.0
65-250(I)B 65 30
43.3
56 		8.3
12.0
15.6 		62
60
54 		58 2900 15 3.0
65-315(I) 65 35
50
65 		9.72
13.9
18.1 		128
125
121 		44
54
57 		2900 37 3.0
65-315(I)A 65 32.5
46.5
60.5 		9.0
12.9
16.8 		112.6
110
106.4 		43
54
57 		2900 30 3.0
65-315(I)B 65 31
44.5
58 		8.6
12.4
16.1 		102.5
100
98 		53 2900 30 3.0
65-315(I)C 65 29
41
53.6 		8.1
11.4
14.9 		87
85
83 		51 2900 22 3.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
80-100 80 35
50
65 		9.72
13.9
18.1 		13.8
12.5
10 		67
73
70 		2900 3 3.0
80-100A 80 31.3
44.7
58 		8.7
12.5
16.1 		11
10
8 		66
72
69 		2900 2.2 3.0
80-125 80 35
50
65 		9.72
13.9
18.1 		22
20
17 		67
72.5
70 		2900 5.5 3.0
80-125A 80 31.3
45
58 		8.7
12.5
16.1 		17.5
16
13.6 		66
71
69 		2900 4 3.0
80-160 80 35
50
65 		9.72
13.9
18.1 		35
32
28 		63
71
70 		2900 7.5 3.0
80-160A 80 32.7
46.7
61 		9.1
13.0
16.9 		30.6
28
24 		62
70
69 		2900 7.5 3.0
80-160B 80 30.3
43.3
56.3 		8.4
12.0
15.6 		26
24
21 		69 2900 5.5 3.0
80-200 80 35
50
65 		9.72
13.9
18.1 		53.5
50
46 		55
67
68 		2900 15 3.0
80-200A 80 32.8
47
61 		9.1
13.1
16.9 		47
44
40 		54
66
67 		2900 11 3.0
80-200B 80 30.5
43.5
56.6 		8.5
12.1
15.7 		40.6
38
33.4 		65 2900 7.5 3.0
80-250 80 35
50
65 		9.72
13.9
18.1 		83
80
72 		52
59
60 		2900 22 3.0
80-250A 80 32.5
46.7
61 		9.0
13.0
16.9 		73
70
63 		52
59
60 		2900 18.5 3.0
80-250B 80 30
43.3
56 		8.3
12.0
15.6 		62
60
54 		58 2900 15 3.0
80-315 80 35
50
65 		9.72
13.9
18.1 		128
125
122 		43
54
57 		2900 37 3.0
80-315A 80 32.5
46.5
60.5 		9.0
12.9
16.8 		112.6
110
107.4 		43
54
57 		2900 30 3.0
80-315B 80 31
44.5
58 		8.6
12.4
16.1 		102.5
100
98 		53 2900 30 3.0
80-315C 80 29
41
53.6 		8.1
11.4
14.9 		98
85
83 		51 2900 22 3.0
80-350 80 35
50
65 		9.72
13.9
18.1 		146
150
142 		55
66
67 		2900 55 3.0
80-350A 80 31
44.5
58 		8.6
12.4
16.1 		138.4
142
134.8 		65 2900 45 3.0
80-350B 80 29
41
53.6 		8.1
11.4
14.9 		131.4
135
127.8 		63 2900 37 3.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
80-100(I) 80 70
100
130 		19.4
27.8
36.1 		13.6
12.5
11 		66
76
75 		2900 5.5 4.5
80-100(I)A 80 62.6
89
116 		17.4
24.7
32.2 		11
10
8.8 		64
74
74 		2900 4 4.5
80-125(I) 80 70
100
130 		19.4
27.8
36.1 		23.5
20
14 		70
76
65 		2900 11 4.5
80-125(I)A 80 62.6
89
116 		17.4
24.7
32.2 		19
16
11 		68
74
65 		2900 7.5 4.5
80-160(I) 80 70
100
130 		19.4
27.8
36.1 		36.5
32
24 		70
76
65 		2900 15 4.5
80-160(I)A 80 65.4
93.5
121.6 		18.2
26.0
33.8 		32
28
21 		68
74
67 		2900 11 4.5
80-160(I)B 80 60.6
86.6
112.5 		16.8
24.1
31.3 		72
24
18 		72 2900 11 4.5
80-200(I) 80 70
100
130 		19.4
27.8
36.1 		54
50
42 		65
74
73 		2900 22 4.0
80-200(I)A 80 65.4
93.5
121.6 		18.2
26.0
33.8 		47.5
44
37 		64
73
72 		2900 18.5 4.0
80-200(I)B 80 61
87
113 		16.9
24.2
31.4 		41
38
32 		71 2900 15 4.0
80-250(I) 80 70
100
130 		19.4
27.8
36.1 		87
80
68 		62
69
68 		2900 37 4.0
80-250(I)A 80 65.4
93.5
121.6 		18.2
26.0
33.8 		76
70
59.5 		61
68
67 		2900 30 4.0
80-250(I)B 80 61
87
113 		16.9
24.2
31.4 		65
60
51 		66 2900 30 4.0
80-315(I) 80 70
100
130 		19.4
27.8
36.1 		132
125
114 		55
66
67 		2900 75 4.0
80-315(I)A 80 66.5
95
123.6 		18.5
26.4
34.3 		119
113
103 		55
66
67 		2900 55 4.0
80-315(I)B 80 63
90
117 		17.5
25
32.5 		106.6
101
92 		65 2900 45 4.0
80-315(I)C 80 58
82
107 		16.1
22.8
29.7 		90
85
76 		63 2900 37 4.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
100-100 100 70
100
130 		19.4
27.8
36.1 		13.6
12.5
11 		66
76
75 		2900 5.5 4.5
100-100A 100 62.6
89
116 		17.4
47
32.2 		11
10
8.8 		64
74
74 		2900 4 4.5
100-125 100 70
100
130 		19.4
27.8
36.1 		23.5
20
14 		70
76
65 		2900 11 4.5
100-125A 100 62.6
89
116 		17.4
24.7
32.2 		19
16
11 		68
74
63 		2900 7.5 4.5
100-160 100 70
100
130 		19.4
27.8
36.1 		36.5
32
24 		70
76
65 		2900 15 4.5
100-160A 100 65.4
93.5
121.6 		18.2
26.0
33.8 		32
28
21 		68
74
67 		2900 11 4.5
100-160B 100 60.6
86.6
112.5 		16.8
24.1
31.3 		27
24
18 		72 2900 11 4.5
100-200 100 70
100
130 		19.4
27.8
36.1 		54
50
42 		65
74
73 		2900 22 4.0
100-200A 100 65.4
93.5
121.6 		18.2
26.0
33.8 		47.5
44
37 		64
73
72 		2900 18.5 4.0
100-200B 100 61
87
113 		16.9
24.2
31.4 		41
38
32 		71 2900 15 4.0
100-250 100 70
100
130 		19.4
27.8
36.1 		37
80
68 		62
69
68 		2900 37 4.0
100-250A 100 65.4
93.5
121.6 		18.2
26.0
33.8 		76
70
59.5 		61
68
67 		2900 30 4.0
100-250B 100 61
87
113 		16.9
24.2
31.4 		65
60
51 		66 2900 30 4.0
100-315 100 70
100
130 		19.4
27.8
36.1 		132
125
114 		55
66
67 		2900 75 4.0
100-315A 100 66.5
95
123.6 		18.5
26.4
34.3 		119
113
103 		65
66
67 		2900 55 4.0
100-315B 100 63
90
117 		17.5
25
32.5 		106.6
101
92 		65 2900 45 4.0
100-315C 100 58
82
107 		16.1
22.8
29.7 		90
85
76 		63 2900 37 4.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
100-100(I) 100 96
160
192 		26.7
44.4
53.3 		14
12.5
10 		64
73
70 		2900 11 4.5
100-125(I) 100 96
160
192 		26.7
44.4
53.3 		24
20
14 		62
74
69 		2900 15 4.5
100-125(I)A 100 84
140
168 		23.3
39
46.7 		20
17
12 		64
72
68 		2900 11 4.5
100-160(I) 100 96
160
192 		26.7
44.4
53.3 		36
32
27 		69
79
75 		2900 22 5.6
100-160(I)A 100 84
140
168 		23.3
39
46.7 		32
28
23.5 		66
76
72 		2900 18.5 5.0
100-200(I) 100 96
160
192 		26.7
44.4
53.3 		53
50
45 		69
79
78 		2900 37 5.2
100-200(I)A 100 84
140
168 		23.3
39
46.7 		48
45
40 		64
74
73 		2900 30 4.5
100-200(I)B 100 60
100
120 		16.7
27.8
33.3 		43
40
36 		72 2900 22 4.5
100-250(I) 100 96
160
192 		26.7
44.4
53.3 		83
80
72 		65
77
74 		2900 55 4.8
100-250(I)A 100 84
140
168 		23.3
39
46.7 		75
72
65 		60
72
69 		2900 45 4.5
100-250(I)B 100 60
100
120 		16.7
27.8
33.3 		68
65
58 		70 2900 37 4.5
100-350 100 60
100
120 		16.7
27.8
33.3 		153.6
150
142 		72
57
74 		2900 90 4.0
100-350A 100 61
87
113 		16.9
24.2
31.4 		145.6
142
134 		75 2900 75 4.0
100-350B 100 58
82
107 		16.1
22.8
29.7 		138.6
135
127 		75 2900 55 4.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
125-100 125 96
160
192 		26.7
44.4
53.3 		13
12.5
12 		82 2900 11 4.0
125-100A 125 86
143
172 		23.9
39.7
47.8 		10.4
10
9.6 		77 2900 7.5 4.0
125-125 125 96
160
192 		26.7
44.4
53.3 		22.6
20
17 		80 2900 15 4.0
125-125A 125 86
143
172 		23.9
39.7
47.8 		18
16
13.6 		77 2900 11 4.0
125-160 125 96
160
192 		26.7
44.4
53.3 		36
32
28 		78 2900 22 4.0
125-160A 125 90
150
180 		25
41.7
50 		31.5
28
24.5 		76 2900 18.5 4.0
125-160B 125 83
138
166 		21.7
38.3
46.1 		27
24
21 		73 2900 15 4.0
125-200 125 96
160
192 		26.7
44.4
53.3 		55
50
46 		77 2900 37 5.5
125-200A 125 90
150
180 		25
41.7
50 		48.4
44
40.5 		76 2900 30 5.5
125-200B 125 83
138
166 		21.7
38.3
46.1 		41.3
37.5
34.5 		75 2900 22 5.5
125-250 125 96
160
192 		26.7
44.4
53.3 		87
80
73 		75 2900 55 5.0
125-250A 125 90
150
180 		25
41.7
50 		76
70
84 		74 2900 45 5.5
125-250B 125 83
138
166 		21.7
38.3
46.1 		65
60
55 		73 2900 37 5.5
125-315 125 96
160
192 		26.7
44.7
53.3 		133
125
119 		70 2900 90 5.0
125-315A 125 90
150
180 		25
41.7
50 		117
110
104.6 		70 2900 75 5.0
125-315B 125 86
143
172 		23.9
39.7
47.8 		106.4
100
95.2 		69 2900 75 5.0
125-315C 125 80.5
134
161 		22.4
37.2
44.7 		96
88
86 		67 2900 55 5.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
150-125 150 96
160
192 		26.7
44.4
53.3 		22.6
24
17 		66
76
76 		2900 11 4.0
150-125A 150 90
150
180 		25
41.7
50 		18
16
13.6 		77 2900 7.5 4.0
150-160 150 96
160
192 		26.7
44.4
53.3 		36
32
27 		75 2900 22 4.0
150-160A 150 90
150
180 		25
41.7
50 		32
28
23.5 		76 2900 18.5 4.0
150-160B 150 84
140
168 		23.3
39
46.7 		27
24
21 		73 2900 15 4.0
150-200 150 140
200
260 		38.9
55.6
72.2 		13.8
12.5
10.6 		68
78
78 		1450 15 3.0
150-200A 150 125
176
232.5 		34.7
49.7
64.6 		11
10
8.5 		66
76
76 		1450 11 3.0
150-200B 150 84
140
168 		23.3
39
46.7 		41
38
34 		75 2900 22 4.0
150-250 150 140
200
260 		38.9
55.6
72.2 		21.8
20
17 		73
79
77 		1450 18.5 3.0
150-250A 150 129
184.4
240 		35.8
51.2
66.7 		18.5
17
14.4 		72
78
76 		1450 15 3.0
150-250B 150 117
167
217.5 		32.5
46.4
60.4 		15.2
14
12 		76 1450 11 3.0
150-315 150 140
200
260 		38.9
55.6
72.2 		33.8
32
28 		70
78
73 		1450 30 2.5
150-315A 150 131
187
243 		36.4
51.9
67.5 		29.5
28
24.5 		69
77
77 		1450 22 3.5
150-315B 150 121
173
225 		33.5
48.1
62.5 		25
24
21 		76 1450 18.5 3.5
150-350 150 96
160
192 		26.7
44.4
53.3 		153.6
150
142.8 		80 2900 110 5.5
150-350A 150 90
150
180 		25
41.7
50 		145.6
142
134.8 		70 2900 90 5.2
150-350B 150 84
140
168 		23.3
39
46.7 		138.6
135
127.8 		65
76
74 		2900 75 5.5
150-400 150 140
200
260 		38.9
55.6
72.2 		53
50
44 		68
75
71 		1450 45 3.5
150-400A 150 131
187
243 		36.4
51.9
67.5 		46.6
44
38.3 		67
74
70 		1450 37 3.5
150-400B 150 122
174
226.5 		33.9
48.3
62.9 		40
38
33 		73 1450 30 3.5
150-400C 150 112
160
208 		31.1
44.4
57.8 		34
32
28 		71 1450 22 3.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
150-250(I) 150 120
200
240 		33.3
55.6
66.7 		87
80
72 		65
76
74 		2900 75 4.5
150-250(I)A 150 112
187
224 		31.1
51.9
62.2 		76
70
63 		64
75
73 		2900 55 4.5
150-250(I)B 150 104
173
208 		28.9
48.1
57.8 		65
60
54 		63
74
72 		2900 45 4.5
150-315(I) 150 120
200
240 		33.3
55.6
66.7 		133
125
120 		58
73
75 		2900 110 4.5
150-315(I)A 150 112
187
224 		31.1
51.9
62.2 		116
110
105 		57
72
74 		2900 90 4.5
150-315(I)B 150 104
173
208 		28.9
48.1
57.8 		100
95
91 		55
70
72 		2900 75 4.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
200-200 200 140
200
260 		38.9
55.6
72.2 		13.8
12.5
10.6 		68
78
78 		1450 15 3.0
200-200A 200 125
179
232.5 		34.7
49.7
64.6 		11
10
8.5 		66
76
76 		1450 11 3.0
200-250 200 140
200
260 		21.8
20
17 		21.8
20
17 		73
79
77 		1450 18.5 3.0
200-250A 200 129
184.4
240 		18.5
17
14.4 		18.5
17
14.4 		72
78
76 		1450 15 3.0
200-250B 200 117
167
217.5 		15.2
14
12 		15.2
14
12 		76 1450 11 3.0
200-315 200 140
200
260 		33.8
32
28 		33.8
32
28 		70
78
78 		1450 30 3.5
200-315A 200 131
189
243 		29.5
28
24.5 		29.5
28
24.5 		69
77
77 		1450 22 3.5
200-315B 200 121
173
225 		25
24
21 		25
24
21 		76 1450 18.5 3.5
200-400 200 140
200
260 		53
50
44 		53
50
44 		68
75
71 		1450 45 3.5
200-400A 200 131
187
243 		46.6
44
38.3 		46.6
44
38.3 		67
74
70 		1450 37 3.5
200-400B 200 122
174
226.5 		40
38
33 		40
38
33 		73 1450 30 3.5
200-400C 200 112
160
208 		34
32
28 		34
32
28 		71 1450 22 3.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
200-200(I) 200 280
400
520 		77.8
111.1
144 		13.4
12.5
10.5 		70
80
79 		1450 22 4.0
200-200(I)A 200 250
358
465 		69.4
90.4
129.2 		10.7
10
8.5 		68
73
77 		1450 18.5 4.0
200-250(I) 200 280
400
520 		77.8
111.1
144 		22.2
20
14 		75
80
72 		1450 30 4.0
200-250(I)A 200 250
358
465 		69.4
99.4
129.2 		18
16
11.2 		73
78
70 		1450 22 4.0
200-250(I)B 200 226
322
419 		62.8
89.4
116.4 		14.4
13
7.3 		70
75
67 		1450 18.5 4.0
200-315(I) 200 280
400
520 		77.8
111.4
144 		36
32
26 		73
80
75 		1450 55 4.0
200-315(I)A 200 262
374
486 		72.8
103.9
135 		31.5
28
23 		72
79
74 		1450 45 4.0
200-315(I)B 200 242
346
450 		67.3
96.1
125 		27
24
19.5 		78 1450 37 4.0
200-400(I) 200 280
400
520 		77.8
111.4
144 		54.5
50
39 		75
81
77 		1450 75 4.0
200-400(I)A 200 262
374
486 		72.8
103.9
135 		48
44
34 		80 1450 75 4.0
200-400(I)B 200 242
346
450 		67.2
96.1
125 		41.4
38
29.6 		78 1450 55 5.0
200-400(I)C 200 224
320
416 		62.2
88.9
115.6 		34.9
32
25 		76 1450 45 5.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
250-250 250 350
550
650 		97.2
152.8
180.5 		22
20
16 		78
82
81 		1450 45 5.0
250-250A 250 300
500
600 		83.3
139
166.7 		18.3
17
14 		76
80
80 		1450 37 5.0
250-235 250 300
500
600 		83.3
139
166.7 		14
12.5
11 		73
78
70 		1480 22 4.5
250-300 250 300
500
600 		83.3
139
166.7 		22
20
16 		78 1480 37 4.5
250-315 250 350
550
650 		97.2
152.8
180.5 		34
32
28 		76
80
79 		1450 75 5.5
250-315A 250 300
500
600 		83.3
139
166.7 		29.5
28
24 		74
78
77 		1450 55 5.5
250-315B 250 260
450
520 		72.2
125
144.4 		25
24
20 		70
74
72 		1450 45 5.5
250-400 250 300
500
600 		83.3
139
166.7 		54.5
50
39 		72 1480 90 4.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
300-235 300 480
720
900 		133.3
200
250 		20
18
15.5 		77
81
74 		970 55 5.0
300-235A 300 438
607
821 		121.7
182.5
228.1 		16.5
15
13 		75
79
72 		970 45 5.0
300-235B 300 400
600
750 		111.1
167.0
208.3 		14
12.5
11 		73
77
70 		970 37 5.0
300-300 300 480
720
900 		133.3
200
250 		31
28
25 		77
81
77 		970 75 5.0
300-300A 300 444
666
833 		123.3
185
231.4 		26.5
24
21.5 		76
80
76 		970 75 5.0
300-300B 300 415
623
779 		115.3
173.1
261.4 		23
21
18.5 		79 970 55 5.0
300-380 300 480
720
900 		133.3
200
250 		48
44
34 		84 970 132 5.0
300-380A 300 444
666
833 		123.3
185
231.4 		41.4
38
30 		80 970 110 5.0
300-380B 300 409
614
767 		113.6
170.6
213.1 		35
32
25 		78 970 90 5.0
300-235(I) 300 718
1080
1345 		199.4
300
373.6 		44.6
40
34.6 		82 1450 160 5.5
产品名称：ISWB型单级防爆卧式管道泵
产品地址：http://www.longyangpump.com/guandaobeng/showproduct-59.html
转载注明：欢迎转载！转载请注明本产品地址。
免责声明：本产品信息，由龙洋泵阀整理发表，部分文章信息来源于网络以及网友投稿,不代表本站观点，如您对文章有任何意见欢迎在下方评论处与我们互动沟通。如本站文章和转稿涉及版权等问题，请作者在及时联系本站，我们会尽快处理。

相关产品：

产品评论 我要评论
  • 来自【广东省中山市】客户反馈

    现在东北干旱，卧式管道离心泵买回来就已经开始用了，水泵很有劲，供水量大，质量也不错，而且商家服务态度很好，不明白随时都可以咨询

  • 来自【安徽省滁州市】客户反馈

    物流很快三天就到货了。包装很好，ISWB卧式管道泵与描述的一样，价格很实惠，感到很满意。不过要过一段时间才能安装使用，质量如何到时候才知道。

  • 来自【山西省朔州市】客户反馈

    卧式管道泵很不错，压力大，动力足，声音很小，运行很平稳，超值的一次购买

  • 来自【四川省宜宾市】客户反馈

    一来就让师傅把防爆管道泵安装使用了，已经连续工作挺多几天了，产品使用效果非常好，注塑厂扩大规模，选了几台大功率的，安装后冷却效果非常的出色，同样功率比我原来几个旧产品效果好很多，水流出来基本就是30度左右，这产品的表现让人很放心啊

  • 来自【山东省枣庄市】客户反馈

    因为是防爆卧式离心泵，所以收到货不接线试机了，质量很不错，声音也不算大，卖家挺好问那么多问题，都耐心解答，很愉快的一次交易。

我要评论
