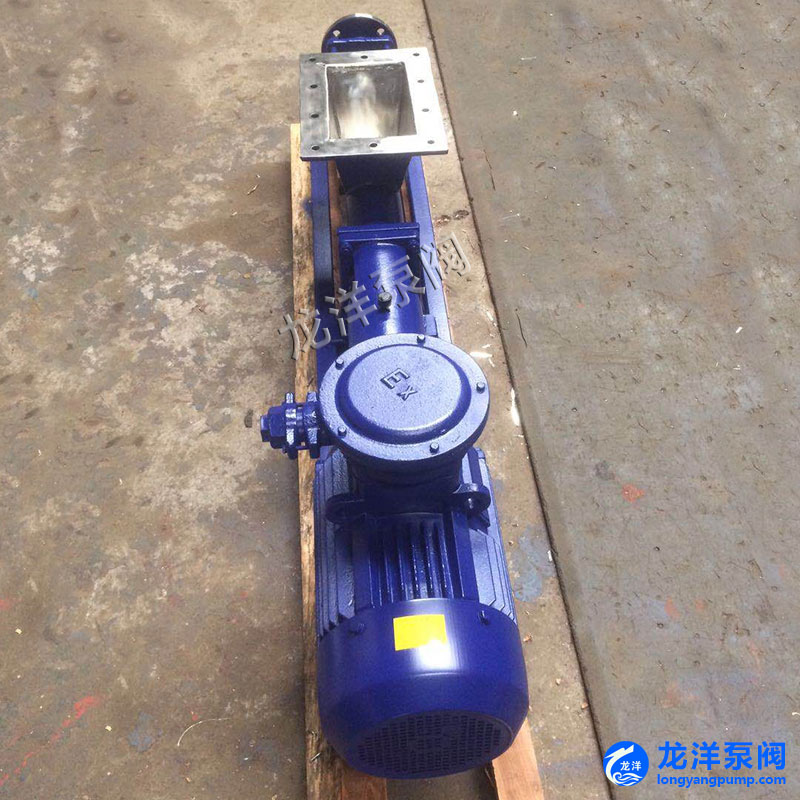

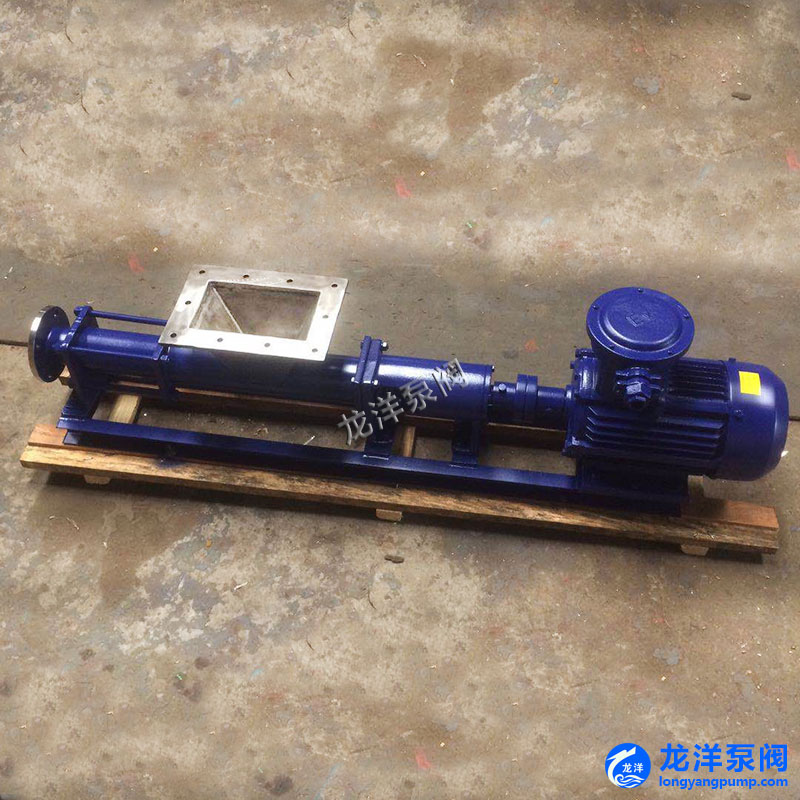

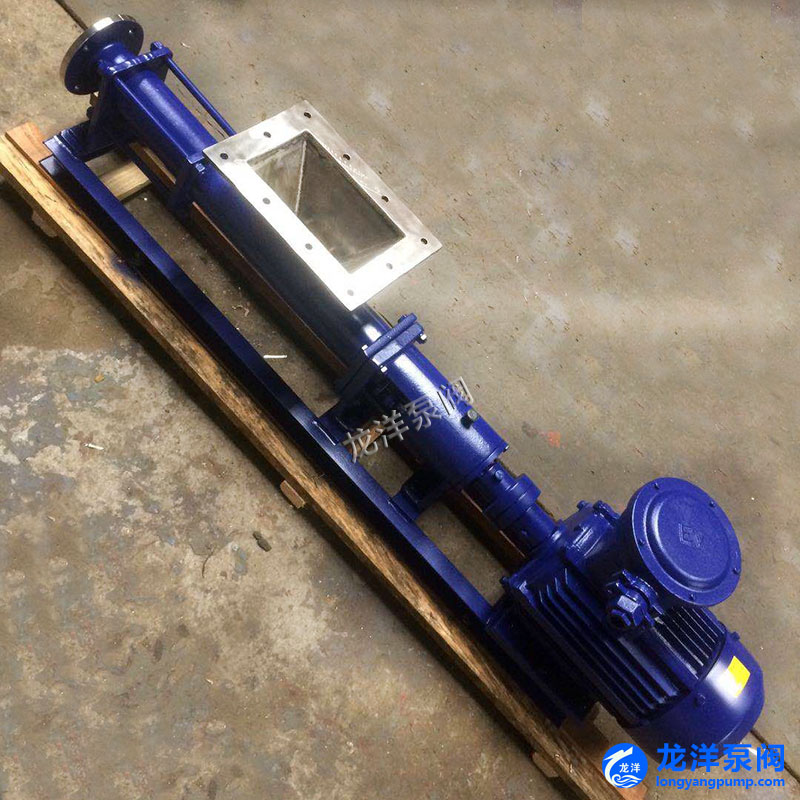

G型料斗式螺杆泵

料斗式螺杆泵带有长方形料斗，连杆上设有螺旋推进器，适用于不能自流但含有液体的介质，输送类似渣液时，也可装搅动棒，以防沉淀。当渣液浓度较高时，增添能挤压粉碎的大漏斗，以防堵塞。泵可配各类驱动器，适于配三相齿轮减速电机。 可 根据客户要求为特殊物料在进口处定做料斗，保持进料的通畅性，从而达到进料、出料无压力、泵的效率更高、使用寿命更长，彻底客户的难题。进出口形式可 选配卡箍快装式、法兰式、内螺纹、外螺纹、活接头。泵体材质可分为：铸铁、不锈钢304、不锈钢316、316L，按实际介质要求选择。

螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状，分别形成单独的密 封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)， 适用于输送介质温度80℃以下(特殊要求可达150℃)。因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介 质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。这种泵零件少，结构 紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

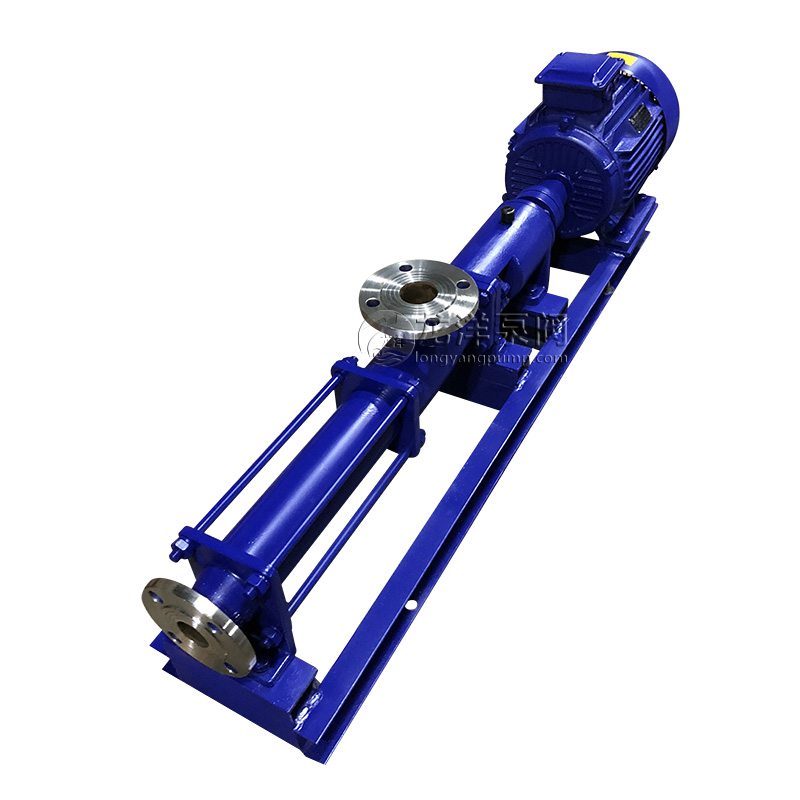

G型料斗式螺杆泵

螺杆泵是利用螺杆的回转来吸排液体的。由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸 入口和排出口之间， 就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在 各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断 向前推进的情形那样，这就是不锈钢单螺杆泵工作时，液体被吸入后就进入螺纹与泵壳所围的密封空间，当主动螺杆旋转时，螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力，并沿轴向移动。由于螺杆是等速旋转，所以液体出流流量也是均匀的。

不锈钢单螺杆泵特点为：螺杆泵损失小，经济性能好。压力高而均匀，流量均匀，转速高，能与原动机直联。不锈钢单螺杆泵可以输送润滑油，输送燃油，输送各种油类及高分子聚合物，用于输送黏稠液体。

单螺杆泵作为一款常用的泵类产品，流量可以根据用户要求，通过改变泵的转速来进行流量的调节，运行速度从低到高任意调节，泵的出口压力分为两级，每级的压力为0.6mpa,G型螺杆泵广泛应用与：

1、行业的应用、含有固体颗粒及短纤维物的污水泥浆的输送，特别适应与油水分离器或者板框压滤机的配套泵。
2、作为船舱夹板的清洗用泵，还可以作为石油化工业输送各类油类产品的油泵使用、也可以输送油水混合物、聚合物向地层内灌注之用。
3、医药或者日化行业采用高粘度泵作为输送各种粘浆液体、乳化液体、或者各种软膏类化妆品的输送之用。
4、食品行业输送例如粘稠淀粉、食用油、蜂蜜、糖浆、果酱、牛奶、肉沫或者下脚料的的输送。
5、调速型高粘度泵还可以输送各种发酵用的粘稠浆液、酒糟、粮食制品渣、其它固态物的粘稠液体。
6、印刷造纸行业使用的高粘度油墨或者PVC高分子塑料浆液以及各种浓度的纸浆。
7、采用调速型高粘度泵还可以作为水煤浆的输送。

单级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

双级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

单、双级水煤浆工作泵的性能参数

说明：
1、以上性能参数是常温清水试验时的试验数据；
2、对于不同的介质、不同的转速，性能参数都将变化，其流量值与浓度、粘度成反比，与转速成正比；
3、用户必须根据使用要求、输送介质的状况、选型原则选择泵的类型，或者和本公司技术部门协商来决定泵的类型。
4、对于水煤浆泵传动形式为齿轮调速配套电磁调速电机或机械无级变速电机，流量随转速变化无级可调。

针对不同的应用领域，选用不同的金属材料，从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。弹性材料可选用耐磨的、耐油的、耐酸的、耐碱的橡胶，如天然橡胶、丁晴橡胶、乙丙橡胶及氟橡胶等。对磨蚀性强的介质，可选用陶瓷或塑料。当介质因高温或含有某些化学成分而不能选用弹性材料时，可选用硬材质定子或刚性定子。各种轴封形式：按客户的要求，机械密封从单端面机封(带或不带急冶)、双端面机封(背靠背式及串联式机械密封)到盒式密封；也可选用填料密封、水封环及特殊密封。对有毒介质可提供无泄漏磁力传动。
