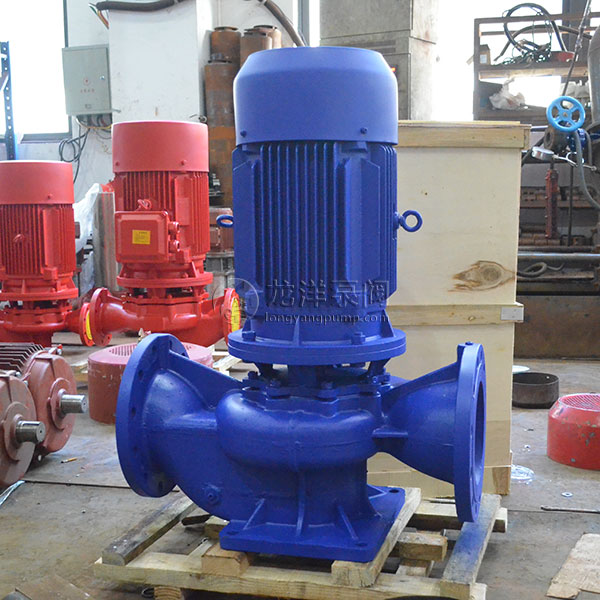

  • ISGD型低转速立式管道离心泵产品图片1

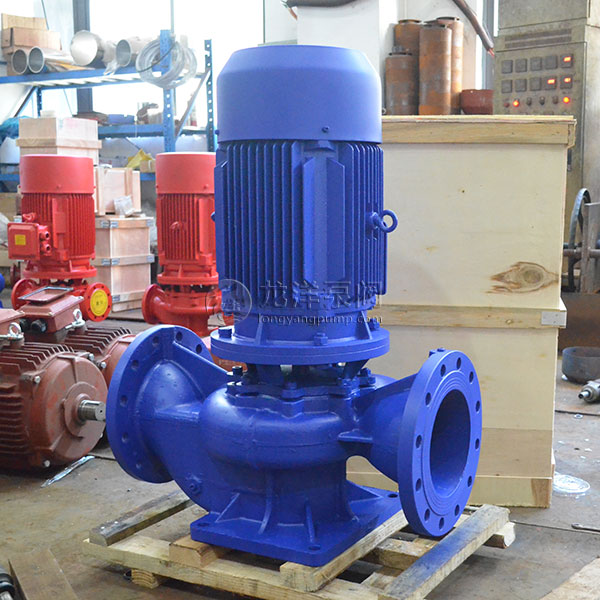

  • ISGD型低转速立式管道离心泵产品图片2

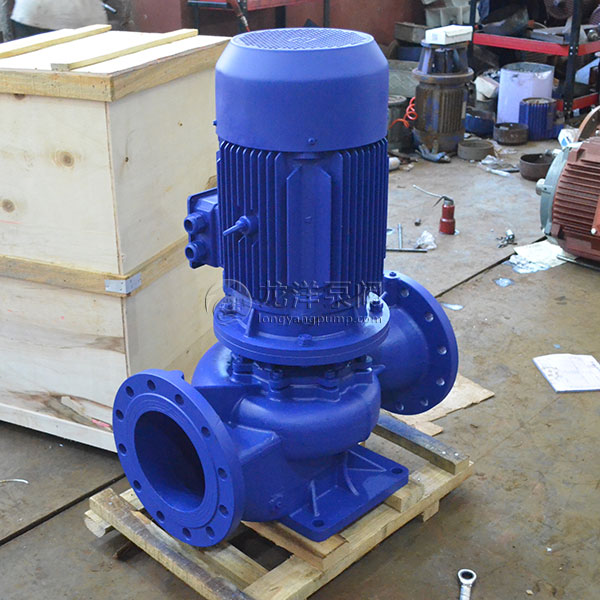

  • ISGD型低转速立式管道离心泵产品图片3
  • ISGD型低转速立式管道离心泵产品图片4

ISGD型低转速立式管道离心泵

品牌：龙洋泵阀

型号：ISGD

驱动方式：电动

流量：1.5-500m³/h

扬程：8-150m

口径：DN15-300mm

适用介质：水、热水、冷水、汽油、煤油、腐蚀性液体、盐酸、非氧化性酸等

壳体材料：铸铁、不锈钢、玻璃钢、氟塑料、增强聚丙烯

功率：0.55-110KW
介质温度：-40-120度

产品说明书下载 咨询价格

目录

产品概述
型号意义
特点
用途
结构图
工作条件
技术参数表
使用注意事项
常见故障排除方法
产品评论

1 产品概述

ISGD型低转速立式管道离心泵系在ISG型立式管道离心泵基础上并参照IS型单级清水离心泵之性能参数，根据管道离心泵的独特结构组合设计制造。该产品采用国内水泵专家提供的*水力模型，高效节能，性能可靠，符合JB/T5305 8-93标准要求，深受国内外客商的赞益。

2 型号意义

型号意义

3 特点

ISGD型低转速立式管道离心泵是在ISG型立式管道离心泵基础上配用低转速电机，大幅度降低了运行噪音，成倍延长易损件命名用寿命，适用于空调循环及采暖循环和各种循环系统末端增压。创新设计的立式结构使其占地面积和占用空间更少，使用更方便。

4 用途

ISGD型低转速立式管道离心泵：主要用于空调系统冷冻水，冷却水循环及末端增压，城市供热系统局部或末端增压循环，城市建筑消防系统局部恒压及各种空调热水锅炉配套。

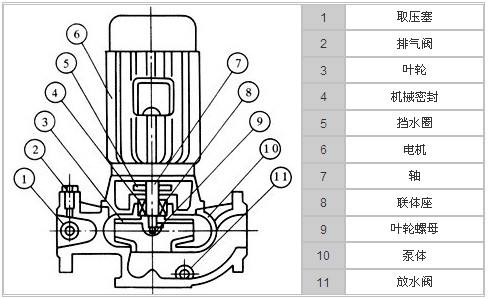

5 结构图

结构简图

6 工作条件

1、ISGD型电机0.75kw以上泵系统高工作压力为1.6MPa即泵吸入口压力+泵扬程≤1.6MPa，泵静压试验压力为2.5MPa，0.75kw以下泵系统高工作压力为0.8MPa。
2、低转速离心泵订货时请注明系统工作压力，泵系统工作压力大于1.6MPa时，应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
3、ISGD低转速离心泵制泵介质为冷热水或物理化学性质类似于水的液体，介质温度不超过120℃。

7 技术参数表

型号 流量Q

扬程（M）


效率（%）


转速(r/min)

电机功率
（KW）

必需汽蚀
余量
（NPSH）r

重量（kg）

（m3/h)

（L/S）

40-100 3.2 0.89 3 48 1400 0.12 2.5 17
40-125 3.2 0.89 5 40 1400 0.18 2.5 19
40-125A 2.8 0.78 4 39 1400 0.12 2.5 19
40-160 3.2 0.89 8 36 1400 0.25 2.5 24
40-160A 2.8 0.78 6.4 35 1400 0.18 2.5 22
40-200 3.2 0.89 12.5 31 1450 0.55 2.5 38
40-200A 2.8 0.78 10 30 1400 0.37 2.5 30
40-250 3.2 0.89 20 25 1450 1.1 2.5 52
40-250A 2.8 0.78 16 25 1450 0.75 2.5 47
40-250B 2.3 0.64 13 24 1450 0.55 2.5 46
40-100(I) 6.3 1.75 3 54 1400 0.12 2.5 17
40-125(I) 6.3 1.75 5.0 54 1400 0.25 2.5 29
40-125(I)A 5.6 1.56 4.0 52 1400 0.18 2.5 24
40-160(I) 6.3 1.75 8.0 47 1450 0.55 2.5 43
40-160(I)A 5.1 1.42 5.3 45 1400 0.25 2.5 30
40-200(I) 6.3 1.75 12.5 40 1450 0.75 2.5 45
40-200(I)A 5.5 1.53 9.5 39 1450 0.55 2.5 44
40-250(I) 6.3 1.75 20 32 1450 1.5 2.5 54
40-250(I)A 5.6 1.56 16 32 1450 1.1 2.5 49
40-250(I)B 5.1 1.42 13 30 1450 0.75 2.5 42
50-100 6.3 1.75 3 54 1400 0.12 2.5 19
50-125 6.3 1.75 5.0 54 1400 0.25 2.5 25
50-125A 5.6 1.56 4.0 52 1400 0.18 2.5 19
50-160 6.3 1.75 8.0 47 1450 0.55 2.5 42
50-160A 5.1 1.42 5.3 45 1400 0.25 2.5 37
50-200 6.3 1.75 12.5 40 1450 0.75 2.5 48
50-200A 5.5 1.53 9.5 39 1450 0.55 2.5 46
50-250 6.3 1.75 20 32 1450 1.5 2.5 58
50-250A 5.6 1.56 16 32 1450 1.1 2.5 50
50-250B 5.1 1.42 13 30 1450 0.75 2.5 49
50-100(I) 12.5 3.47 3 63 1400 0.25 2.5 23
50-125(I) 12.5 3.47 5.0 63 1400 0.37 2.5 34
50-125(I)A 11.0 3.06 3.8 60 1400 0.25 2.5 33
50-160(I) 12.5 3.47 8 59 1450 0.55 2.8 46
110型号 流量Q

扬程（M）


效率（%）


转速(r/min)

电机功率
（KW）

必需汽蚀
余量
（NPSH）r

重量（kg）

（m3/h)

（L/S）

50-160(I)A 10.8 3.0 6 57 1400 0.37 2.8 34
50-200(I) 12.5 3.47 12.5 54 1450 1.1 2.8 52
50-200(I)A 11.3 3.14 10.1 53 1450 0.75 2.8 48
50-250(I) 12.5 3.47 20 45 1450 2.2 2.8 73
50-250(I)A 11.7 3.25 17.6 44 1450 1.5 2.8 65
50-250(I)B 10.2 2.83 13.4 43 1450 1.1 2.8 60
50-315(I) 12.5 3.47 32 36 1450 4.0 2.8 89
50-315(I)A 11.7 3.25 28 36 1450 3.0 2.8 84
50-315(I)B 10.2 2.81 21 34 1450 3.0 2.8 82
65-100 12.5 3.47 3 63 1400 0.25 2.8 29
65-125 12.5 3.47 5.0 63 1400 0.37 2.8 32
65-125A 11.0 3.06 3.8 60 1400 0.25 2.8 27
65-160 12.5 3.47 8 59 1450 0.55 2.8 46
65-160A 10.8 3.0 6 57 1400 0.37 2.8 35
65-200 12.5 3.47 12.5 54 1450 1.1 2.8 52
65-200A 11.3 3.14 10.1 53 1450 0.75 2.8 48
65-250 12.5 3.47 20 45 1450 2.2 2.8 76
65-250A 11.7 3.25 17.6 44 1450 1.5 2.8 68
65-250B 10.2 2.83 13.4 43 1450 1.1 2.8 63
65-315 12.5 3.47 32 36 1450 4.0 2.8 89
65-315A 11.7 3.25 28 36 1450 3.0 2.8 85
65-315B 10.1 2.81 21 34 1450 3.0 2.8 82
65-100(I) 25 6.94 3 70 1400 0.37 2.8 33
65-125(I) 25 6.94 5 70 1450 0.75 2.8 49
65-125(I)A 21.8 6.05 3.8 65 1450 0.55 2.8 48
65-160(I) 25 6.94 8 68 1450 1.1 2.8 54
65-160(I)A 21.6 6.0 6.0 65 1450 0.75 2.8 48
65-200(I) 25 6.94 12.5 64 1450 2.2 2.8 71
65-200(I)A 23.3 6.47 10.9 63 1450 1.5 2.8 62
65-250(I) 25 6.94 20 59 1450 3.0 2.8 85
65-250(I)A 22.2 6.17 15.8 58 1450 2.2 2.8 80
65-250(I)B 19.8 5.5 12.6 57 1450 1.5 2.8 74
65-315(I) 25 6.94 32 50 1450 5.5 2.8 120
65-315(I)A 23 6.39 27.9 50 1450 4.0 2.8 110


110型号 流量Q

扬程（M）


效率（%）


转速(r/min)

电机功率
（KW）

必需汽蚀
余量
（NPSH）r

重量（kg）

（m3/h)

（L/S）

65-315(I)B 20.2 5.61 21 49 1450 3.0 2.8 100
80-100 25 6.94 3 70 1450 0.37 2.8 33
80-125 21.8 6.94 5 70 1450 0.75 2.8 48
80-125A 25 6.05 3.8 65 1450 0.55 2.8 45
80-160 21.6 6.94 8 68 1450 1.1 2.8 55
80-160A 25 6.0 6.0 65 1450 0.75 2.8 51
80-200 23.3 6.94 12.5 64 1450 2.2 2.8 72
80-200A 25 6.47 10.9 63 1450 1.5 2.8 64
80-250 22.2 6.94 20 59 1450 3.0 2.8 89
80-250A 19.8 6.17 15.8 58 1450 2.2 2.8 85
80-250B 25 5.5 12.6 57 1450 1.5 2.8 78
80-315 23 6.94 32 50 1450 5.5 2.8 130
80-315A 20.2 6.39 27.9 50 1450 4.0 2.8 102
80-315B 50 5.61 21 49 1400 3.0 2.8 95
80-100(I) 50 13.89 3 73 1450 0.75 3.0 58
80-125(I) 44.6 13.89 5 73 1450 1.1 3.0 61
80-125(I)A 50 12.4 4 63 1450 1.1 3.0 61
80-160(I) 44.5 13.89 8 73 1450 2.2 3.0 82
80-160(I)A 50 12.36 6.3 71 1450 1.5 3.0 74
80-200(I) 44.6 13.89 12.5 72 1450 3.0 3.0 97
80-200(I)A 50 12.36 9.9 71 1450 2.2 3.0 93
80-250(I) 44.5 13.89 20 66 1450 5.5 3.0 134
80-250(I)A 50 12.97 17.4 65 1450 4.0 3.0 106
80-250(I)B 44.6 11.22 13.1 63 1450 3.0 3.0 100
80-315(I) 50 13.89 32 61 1450 11.0 3.0 180
80-315(I)A 46.7 12.97 27.9 61 1450 7.5 3.0 166
80-315(I)B 40.5 11.22 21 60 1450 5.5 3.0 62
100-100 50 13.89 3 73 1450 0.75 3.0 70
100-125 50 13.89 5 73 1450 1.1 3.0 68
100-125A 44.6 12.4 4 63 1450 1.1 3.0 68
100-160 50 13.89 8 73 1450 2.2 3.0 87
100-160A 44.5 12.36 6.3 71 1450 1.5 3.0 79
100-200 50 13.89 12.5 72 1450 3.0 3.0 100
100-200A 44.6 12.36 9.9 71 1450 2.2 3.0 90

110型号 流量Q

扬程（M）


效率（%）


转速(r/min)

电机功率
（KW）

必需汽蚀
余量
（NPSH）r

重量（kg）

（m3/h)

（L/S）

100-250 50 13.89 20 66 1450 5.5 3.0 140
100-250A 46.7 12.97 17.4 65 1450 4.0 3.0 112
13.1 63 1450 3.0 3.0 105
100-315 50 13.89 32 61 1450 11.0 3.0 225
100-315A 46.7 12.97 27.9 61 1450 7.5 3.0 180
100-315B 40.5 11.22 21 60 1450 5.5 3.0 165
100-125(I) 100 27.78 5 78 1450 2.2 3.0 95
100-125(I)A 87.1 24.2 3.8 76 1450 1.5 3.0 87
100-160(I) 100 27.78 8 78 1450 4.0 3.0 118
100-160(I)A 87.1 24.2 6.3 76 1450 3.0 3.0 113
100-200(I) 100 27.78 12.5 75 1450 5.5 3.0 148
100-200(I)A 86.1 23.92 9.3 73 1450 4.0 3.0 123
100-250(I) 100 22.78 20 74 1450 11.0 3.0 208
100-250(I)A 93.3 25.92 17.4 73 1400 7.5 3.0 165
100-250(I)B 87 24.17 15 72 1450 5.5 3.0 149
100-315(I) 100 22.78 32 71 1450 15.0 3.0 234
100-315(I)A 91.0 25.28 27 71 1450 11.0 3.0 213
100-315(I)B 79.0 21.94 20 70 1450 7.5 3.0 165
100-400(I) 100 22.78 50 65 1450 30.0 3.0 375
100-400(I)A 94 26.11 44 65 1450 22.0 3.0 295
100-400(I)B 87 24.17 38 64 1450 18.5 3.0 257
100-400(I)C 81 22.56 32.8 62 1450 15.0 3.0 239
125-125 80 22.2 5 76 1450 2.2 3.0 148
125-125A 71.5 19.9 4 75 1450 1.5 3.0 125
125-160 80 22.2 8 74 1450 3.0 3.0 205
125-160A 69.3 19.3 6 73 1450 2.2 3.0 165
125-200 80 23.2 12.5 73 1450 5.5 3.0 249
125-200A 75 20.8 11 72 1450 4.0 3.0 237
125-250 80 22.2 20 72 1450 7.5 2.8 220
125-250A 75 20.8 17.5 71 1450 7.5 2.8 210
125-250B 69 11.2 15 70 1450 5.5 2.8 195
125-315 80 22.2 32 67 1450 15.0 2.5 300
125-315A 75 20.8 27.5 66 1450 11.0 2.5 282
125-315B 72 20 25 65 1450 11.0 2.5 245

8 使用注意事项

1、订货时请注明具体技术参数、使用工况以及使用介质特性，以便能为您选择合适的产品。
2、离心泵长期运行后，由于机械磨损，使机组噪音及振动增大时，应停机检查，必要时需更换易损件（机械密封与电机轴承），机组大修期一般为5000-8000小时。
3、长期不间断使用此泵，推荐配备备用水泵，并用控制柜定时切换，以延长水泵使用寿命。
4、油泵标准配备铝青铜叶轮与防爆电机，若有不同材质要求，请另行注明。
5、此泵严禁长期处于低扬程状态下运行，否则易使电机过载而烧毁。
6、690KW以上大功率水泵，因稳定性关系，不推荐使用立式单级泵。

9 常见故障排除方法

故障现象 可能产生的原因 排除方法
1、水泵不出水 a、进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。
b、电机运行方向不对，电机缺相转速很慢。
c、吸入管漏气。
d、泵没灌满液体，
泵腔内有空气。
e、进口供水不足，
吸程过高，底阀漏水。
f、 管路阻力过大，泵选型不当。 		a、检查，去除阻塞物
b、调整电机方向，坚固电机接线
c、拧紧各密封面，排除空气
d、打开泵上盖或打开排气阀
排尽空气
e、停机检查、调整（并网自来水
管和带吸程使用易出现此现象
f、 减少管路弯道，重新选泵。
2、水泵流量不足 a、先按1.原因检查。
b、管道、泵流产叶轮部分阻塞、
水垢沉积、阀门开度不足
c、电压偏低
d、叶轮磨损 		a、先按1.排除
b、去除阻塞物
重新调整阀门开度。
c、 稳压。
d、更换叶轮。
3、功率过大 a、超过额定流量使用。
b、吸程过高。
c、泵轴承磨损。 		a、调节流量关小出口阀门。
b、降低
c、更换叶轮
4、杂音振动 a、管路支撑不稳。
b、液体混有气体。
c、产生汽蚀。
d、轴承损坏。
e、 电机超载发热运行。 		a、稳固管路
b、提高吸入压力、排气
c、降低真空度
d、更换轴承
e、搞整按5。
5、电机发热 a、流量过大、超载运行。
b、碰擦。
c、电机轴承损坏。
d、电压不足。 		a、关小出口阀。
b、检查排除。
c、更换轴承。
d、稳压。
6、水泵漏水 a、机械密封磨损。
b、泵体有砂孔或破裂。
c、密封面不平整。
d、安装螺栓松懈。 		a、更换。
b、焊补或更换。
c、修整。
d、坚固。
