潜水排污泵安装示意图结构图，安装注意事项

这里说的潜水排污泵指的是WQ潜水排污泵，WQ潜水排污泵安装方式有两种，一种是固定式安装，一种是移动式安装，固定式安装就是所使用的潜水排污泵产品需要常年固定到一个集水池进行排水作业才采用、或者由于是大流量潜水排污泵产品由于重量太重为了检修方便采用耦合式固定安装在遇到检修情况时不需要提拉出水管道、潜水排污泵就能提升上来。移动式安装的主要是用于临时排水之用、潜水排污泵需要随时更换排水池或者每次排水之后需要把泵取走的情况下使用，采用移动式安装的基本上都是一些小型潜水排污泵产品，因为体积小重量轻才便于移动。下面我们详细讲解一下潜水排污泵安装示意图结构图，潜水排污泵安装注意事项：

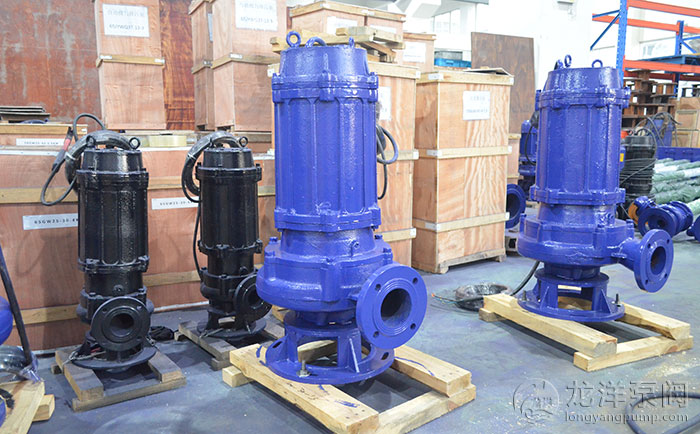

潜水排污泵

潜水排污泵安装示意图

1、移动式潜水排污安装示意图

WQ移动式潜水排污安装示意图

移动式潜水排污泵以支架支承，接上出水软管即可工作，这种方式主要应用于救急或维修施工的需要。

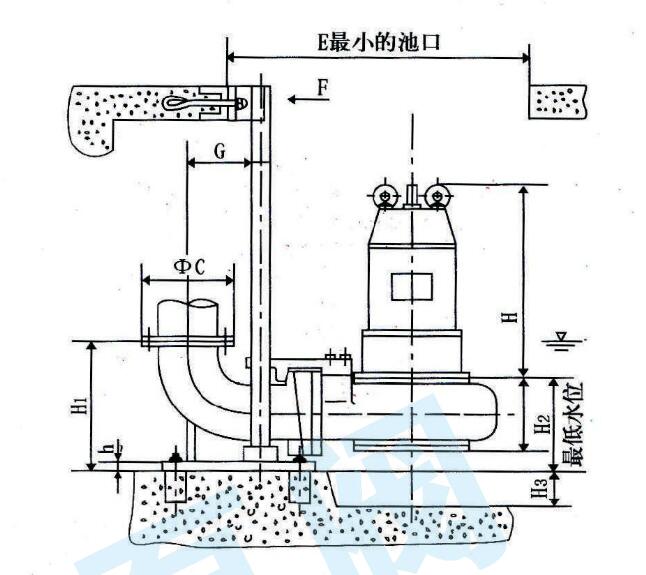

2、 固定式潜水排污安装示意图

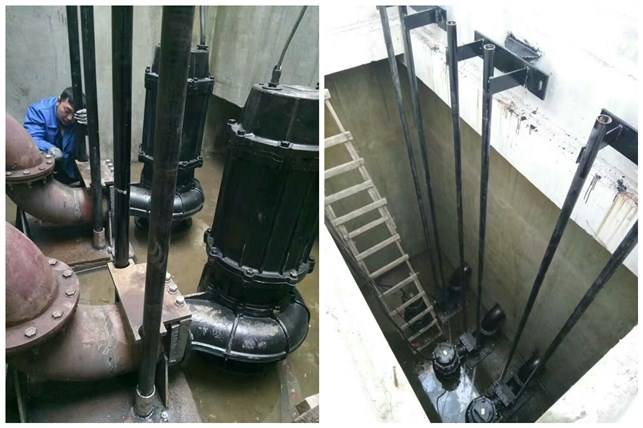

固定式潜水排污安装现场图

固定式潜水排污泵适用于长期固定的使用场合，具有安装快捷，检测、维修方便等优点。该系统使用特制的底座，固定在污水坑的底部，与出水管连结好，在池顶安装好配套的支承块，用导杆使二者相连，水泵与特定支架连结好，沿导杆下滑到达底座，与其自动藕合、密封，而提升时则自动脱落。

潜水排污泵结构图

潜水排污泵是一种特殊结构的叶片式泵，驱动泵的电动机与泵制成一个整体，共用一根轴，潜入水中运行，其结构可简述如下：水泵叶轮直接装在电动机的轴上，电动机旋转，从而带动叶轮旋转，将液体通过涡轮壳儿输送到出水管。转子轴依靠上、下两道轴承来固定，电机全部密封，密封有两种形式：静密封、机械密封，电机与叶轮、涡壳之间带有油腔，装有变压器油用以冷却轴承，同事对上密封卢润滑及冷却作用。

WQ潜水排污泵结构图

根据泵功率的大小，潜污泵的各主要部件、结构也有点区别，其主要部件及功能为：

1、叶轮：是排污泵重要的工作元件，是过流部分的心脏。

2、涡壳：潜污泵压水室形式为涡壳，收集从叶轮流出的液体，引向出水管。

3、电子定子部件：原动机部件。

4、电子转子部件：原动机部件。

5、上轴承：球轴承(或圆柱滚子轴承)，对转子器支撑作用，同时承受泵工作时产生的径向力。

6、下轴承：球轴承(或圆柱滚子轴承)，对转子器支撑作用，同时承受泵工作时产生的部分径向力和全部轴向力。

7、机械密封：阻止液体进入油室和密封电击腔内。

8、O形密封圈：阻止液体进入油室和密封电击腔内。

9、唇形密封：阻止液体从油室进入密封电击腔内。

10、罩盖：位于电机上部，与电机形成一个封闭腔，同时电缆从其上部穿出。

11、水密动力电缆：动力接线用。

12、水密控制电缆：信号传送。

13、轴承盖：固定轴承，同时与上面的电机形成一个封闭腔，与下面的涡壳组成封闭的油室。

14、泄漏报警电极：装在油室内，一旦有水泄漏进油室，即报警。

15、支架：水泵的支撑物，同时引导水流进入叶轮。

16、轴承座(5.5kw以上)：对轴承起固定作用，同时与机械密封形成一个封闭的油室。

17、机械密封座(5.5kw以上)：安装机械密封，同时与轴承座形成一个封闭的油室。

18、接线盒(18.5kw以上)：电缆与电机引接线、信号线在此连接。

19、冷却套(18.5kw以上)：水泵工作时冷却电机用。

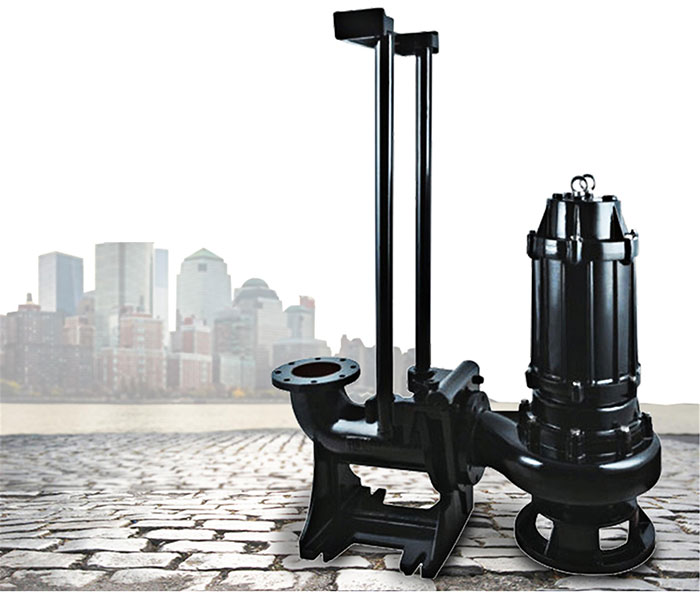

固定耦合潜水排污泵

潜水排污泵安装注意事项

1、潜水排污泵采用液位自动控制装置进行自动控制。液位自动控制装置的种类除浮球式液位开关以外，如污水中不含或只含少量悬浮杂质，也可选用投入式压力传感器及配套二次仪表。安装在污水池(集水井)内的液位自动控制装置应尽可能远离进水口。

2、单台潜水排污泵重量大于80kg的室内污水池(集水井)检修孔上方楼板或梁上应预埋吊钩，供安装和检修时提升潜水排污泵用。

3、根据现行有关《规范》的规定，除移动式安装软管连接部位采用织物增强橡胶软管外，潜水排污泵排出管管材可采用硬质给水塑料管、离心铸造球墨铸铁给水管、钢管、钢塑复合管等。管材和管件的承压能力不应小于0.6MPa。

4、用于建筑物消防电梯集水坑的潜水排污泵安装方式，应采用两台硬管连接固定式或两台固定自耦式，且集水坑有效容积不小于2.0m3，潜水排污泵额定流量不小于36m3/h。

5、在潜水排污泵排出管路上应设置控制阀门、止回阀、可曲挠橡胶管接头和压力表。建筑标准设计图集01S305《小型潜水排污泵选用及安装》中控制阀门推荐采用闸阀。

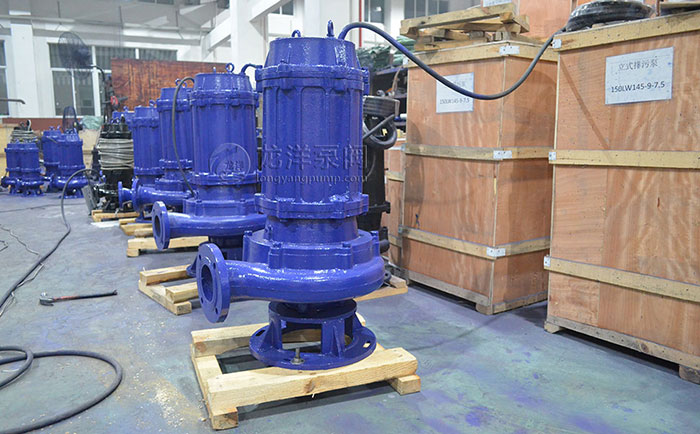

WQ移动式潜水排污泵

以上就是关于潜水排污泵安装示意图结构图，潜水排污泵安装注意事项详细介绍，从上面我们可以了解到WQ潜水排污泵安装方式有两种，移动式潜水排污泵和固定式潜水排污泵，移动式潜水排污泵主要是用于临时排放污水和需要随时更换排水池或者每次排水之后需要把泵取走的情况下使用。固定式则为长期固定到一个集水池进行排水作业，多大流量大功率的排污泵。
