自吸式离心泵选型方法

发布时间：2019-8-21 15:11:47 来源：www.longyangpump.com 作者：龙洋泵阀 浏览量：345

目前市场上的自吸式离心泵产品种类繁多，质量良莠不齐，如何选择合适的自吸离心泵则成了朋友需要解决的一个难题，自吸离心泵选型根据设计流量、所需扬程、管道口径选泵。自吸离心泵顾名思义就是一种离心式原理的自吸泵类产品，自吸离心泵叶轮分为闭式叶轮及开式叶轮两种、闭式叶轮只能输送不含颗粒杂质的类似与清水的液体、特点有高扬程的型号供用户选择、而开式叶轮的自吸离心泵特点是不仅仅能输送清水而且含有固体颗粒及杂质的液体也能输送、只是扬程范围相对闭式叶轮的自吸离心泵要低一点。闭式叶轮的ZX自吸离心泵，开式叶轮的ZW自吸离心泵。下面我们一起来了解自吸式离心泵选型方法。

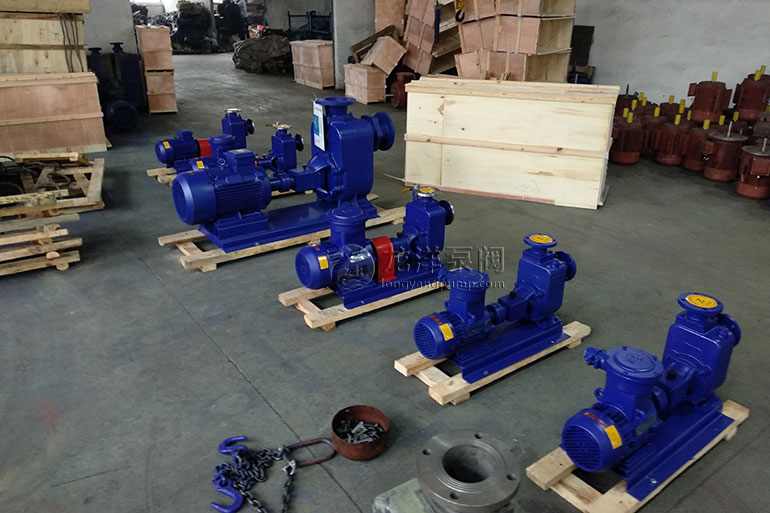

ZX自吸式离心泵

ZX自吸式离心泵

自吸式离心泵选型方法

1、选型方法要因地制宜选择自吸泵，气液混合式自吸泵的工作过程，由于自吸泵泵体的特殊结构，水泵停转后，泵体内存有一定量的水，泵再次启动后由于叶轮旋转作用，吸入管路的空气和水充分混合，并被排到气水分离室，气水分离室上部的气体溢出，下部的水返回叶轮，重新和吸入管路的剩余空气混合，直到把泵及吸入管内的气体全部排出，完成自吸，并正常抽水。水环轮式自吸泵是将水环轮和水泵叶轮组合在一个壳体内，借助水环轮将气体排出，实现自吸功能。

2、要适当超标选水泵，确记水泵类型后，要考 虑其经济性能，特别要注意水泵的扬程和流量及 其配套动力的选择。必须注意，水泵标牌上注明的扬程(总扬程)与使用时的出水扬程(实际扬程)是有差别的，这是由于水流通过输水管和管路附近时会有一定的阻力损失。所以，实际扬程一般要比总扬程低10%〜20%，出水量也相应减少。因此，实际使用时，只能按标牌所注扬程和流量的80%〜90%佔算，水泵配套动力的选择，可按标牌 上注明的功率选择，为了使水泵启动迅速和使用 安全，动力机的功率也略大于水泵所需功率，一般高出10%左右为宜;如果己有动力，选择水泵时，则可按动力机的功率选择与之相配套的水聚。要严格手续购水泵。选择水泵时还要审验，只有三证齐全方能避免购置淘汰产品及劣质产品。

3、当给水管网无调节设施时，宜采用调速泵组或额定转速泵组编组运行供水。泵组的出水量不应小于小区给水设计流量，并应以消防工况校核。

4、选择水箱、水塔的提升泵应尽量减少泵的台数，宜一用一备;当单泵可以满足要求时，则不宜采用多台并联方式;若必须采用多台并联运行或大小泵搭配方式时，其型号、台数不宜过多，型号一般不宜超过两种，自吸式离心泵的扬程范围应相近;并联运行时每台泵宜仍在高效区范围内运行。

5、变频调速泵(组)设计供水流量应保证满足生活给水系统中的设计秒流量的要求。电源须可靠(双电源或双回路供电);自吸式离心泵的工作点应选在自吸式离心泵特性曲线(Q-H曲线)的高效工作区内，并不得选在Q-H曲线的延长线上，设计的不利工作点应在自吸式离心泵特性曲线高效区段的右端点，即自吸式离心泵出水量、而扬程较低但能满足要求的那个点，也就是自吸式离心泵特性曲线高效区的低点与管道特性曲线的交叉点。自吸式离心泵调速工作范围能尽量在自吸式离心泵高效段内;调速范围宜设在自吸式离心泵供水量的25%～100%之间;设备应具有水位自动控制功能。

6、生活加压给水系统的自吸式离心泵机组应设置备用泵，备用泵的供水能力应大于一台运行自吸式离心泵的供水能力，自吸式离心泵宜自动切换，交替运行。

7、自吸式离心泵所配电机的电压应相同，且电源制式应与电网供电制式相同。

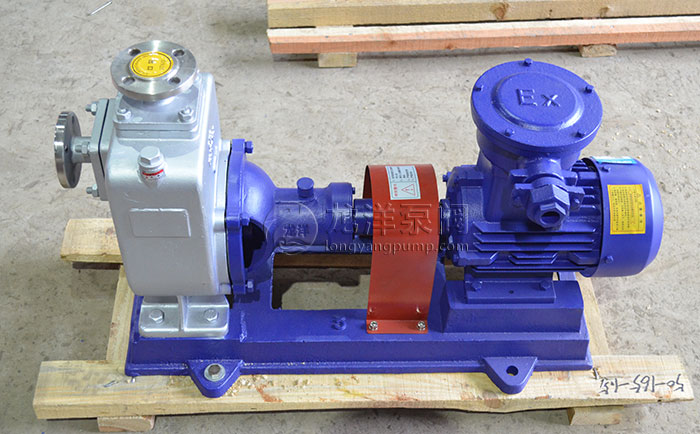

ZW自吸式离心泵

ZW自吸式离心泵

自吸式离心泵型号参数

1、ZX清水型自吸离心泵型号参数

型号 流量

扬程(m)

自吸高度(m)

转速(r/min)

自吸时间（min/5m）

Power（KW）

(m3/h)

（L/S）

轴功率

电机功率

25ZX3.2-20

3.2

0.9

20

5

2900

1.9

0.46

0.75

25ZX3.2-32

3.2

0.9

32

5

2900

1.8

0.8

1.1

40ZX6.3-20

6.3

1.8

20

5

2900

1.9

0.87

11

40ZX10-40

10

2.8

40

5

2900

1.5

2.7

4

50ZX15-12

15

4.2

12

5

2900

2.4

1.1

1.5

50ZX18-20

18

5

20

5

2900

1.9

1.8

2.2

50ZX12.5-32

12.5

3.5

32

5

2900

1.5

2.1

3

50ZX20-30

20

5.6

30

5

2900

1.5

2.6

4

50ZX14-35

14

3.9

35

5

2900

1.5

2.7

4

50ZX10-40

10

2.8

40

5

2900

1.5

2.7

4

50ZX12.5-50

12.5

3.5

50

5

2900

1.4

4.3

5.5

50ZX15-60

15

4.2

60

5

2900

1.3

6.2

7.5

50ZX20-75

20

5.6

75

5

2900

1.3

9.8

11

65ZX30-15

30

8.3

15

5

2900

2

1.9

3

65ZX25-32

25

6.9

32

5

2900

1.5

4.4

5.5

80ZX35-13

35

9.7

13

5

2900

3.4

1.9

3

80ZX43-17

43

12

17

5

2900

1.8

3.1

4

80ZX40-22

40

11.1

22

5

2900

1.9

4.4

5.5

80ZX50-25

50

13.9

25

5

2900

1.5

5.2

7.5

80ZX50-32

50

13.9

32

5

2900

1.5

6.8

7.5

80ZX60-55

60

16.7

55

5

2900

1.5

15

18.5

80ZX60-70

60

16.7

70

5

2900

1.2

20.1

22

100ZX100-20

100

27.8

20

5

2900

1.8

7.8

11

100ZX100-40

100

27.8

40

5

2900

1.8

16.3

22

100ZX100-65

100

27.8

65

5

2900

1.8

27.7

30

100ZX70-75

70

19.4

75

5

2900

1.8

24.2

30

150ZX170-55

170

47.2

55

5

2900

1.8

39.2

45

150ZX170-65

170

47.2

65

5

2900

1.3

46.3

55

150ZX160-80

160

44.4

80

5

2900

1.2

53.6

55

200ZX400-32

400

111.1

32

5

1450

2

52.1

55

200ZX280-63

280

77.8

63

5

1450

1.5

73.9

90

200ZX350-65

350

97.2

65

5

1450

1.5

97.2

110

250ZX550-32

550

152.8

32

5

1450

2

72.3

75

250ZX400-50

400

111.1

50

5

1450

2

80

90

250ZX450-55

450

125

55

5

1450

2

102.1

110

250ZX400-75

400

111.1

75

5

1450

1.5

125.6

132

300ZX600-32

600

166.7

32

5

1450

2

79.2

90

300ZX500-50

500

138.9

50

5

1450

2

104.6

110

300ZX550-55

550

152.8

55

5

1450

2

117.6

132

2、ZW清水污水通用型自吸离心泵型号参数

型号

流量Q
m3/h

扬程
m

电机功率
KW

转速
r/min

ZW25-8-15

8

15

1.5

2900

ZW32-10-20

10

20

2.2

2900

ZW32-20-12

20

12

2.2

2900

ZW40-20-12

20

12

2.2

2900

ZW40-10-20

10

20

2.2

2900

ZW40-15-30

15

30

3

2900

ZW50-10-20

10

20

2.2

2900

ZW50-20-12

20

12

2.2

2900

ZW50-15-30

15

30

3

2900

ZW65-30-18

30

18

4

1450

ZW65-20-30

20

30

5.5

2900

ZW65-15-30

15

30

3

2900

ZW65-20-14

20

14

2.2

2900

ZW65-25-40

25

40

7.5

2900

ZW65-30-50

30

50

11

2900

ZW80-40-16

40

16

4

1450

ZW80-40-50

40

50

18.5

2900

ZW80-65-25

65

25

7.5

2900

ZW80-80-35

80

35

15

2900

ZW80-50-60

50

60

22

2900

ZW100-100-15

100

15

7.5

1450

ZW100-80-20

80

20

7.5

1450

ZW100-100-20

100

20

11

1450

ZW100-100-30

100

30

22

2900

ZW100-80-60

80

60

37

2900

ZW100-80-80

80

80

45

2900

ZW125-120-20

120

20

15

1450

ZW125-200-15

200

15

15

1450

ZW150-200-15

200

15

15

1450

ZW150-250-25

250

25

45

2900

ZW200-280-14

280

14

22

1450

ZW200-300-18

300

18

37

1450

ZW200-80-28

280

28

55

1450

ZW250-420-20

420

20

55

1450

ZW300-800-14

800

14

55

1450

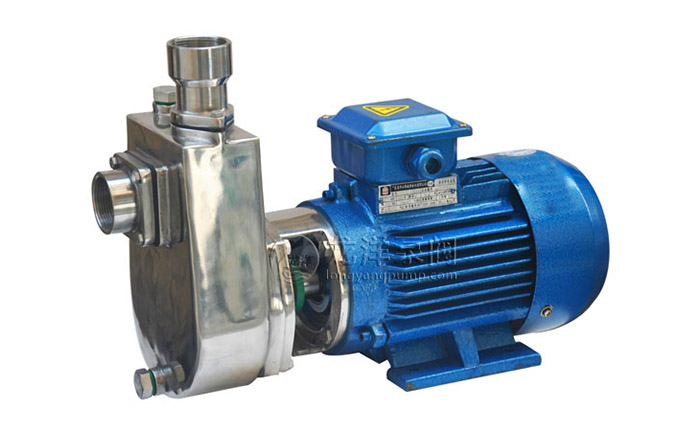

SFBX不锈钢自吸泵

SFBX不锈钢自吸泵

以上就是自吸式离心泵选型方法及自吸式离心泵选型参数表，要因地制宜选择自吸泵,自吸离心泵选型前首先确认好工况，输送的介质是什么有没有腐蚀性无腐蚀性无颗粒杂质的液体建议选用，ZX自吸离心泵，如果有颗粒杂质无腐蚀性的介质建议选用ZW自吸排污泵。如果输送的液体属于偏碱性的介质请选用不锈钢材质制作而成的，不锈钢耐腐蚀自吸泵，如果输送液体偏碱性又有颗粒杂质那么我们就建议选用不锈钢自吸排污泵。
