QJ深井潜水泵

发布时间：2015-8-4 14:31:18

品牌：龙洋泵阀

型号：175QJ10-135/9

材质：铸铁

驱动方式：电动

功率：3KW-30KW

扬程：30-247

适用介质：水

用途：主要用于农田灌溉及高原山区的人畜人水，亦可供城市、工厂、铁路、矿山、工地供排水使用

产品说明书下载咨询价格

1 产品概述

QJ型深井潜水泵是引进国外泵业公司领先的制泵技术生产的高性能耐磨型电泵，动力部份配用目前国际*技术生产的水浸式不锈钢潜水电机，对水质无污染。QJ深井泵是当前国内外深井泵之精品。QJ潜水泵选用优质不锈钢外壳、轴芯、联轴器、入水座和泵头（或铜合金入水座、泵头），高强度抗耐磨新型复合高分子材料叶轮和不锈钢导流壳，全新"浮动式"结构叶轮在工作期间对电机无轴向压力。特别适用于工矿业、农业、建筑业、养殖业、食品饮料业及家庭式（或高层送水使用）。

2 型号意义

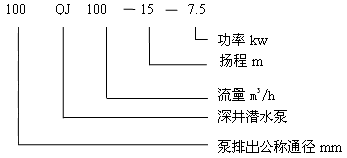

QJ深井潜水泵型号意义

3 产品特点

1、电机、水泵一体、潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用。
3、安装、使用、维护方便简单占地面积小、不需要造泵房。
4、结构简单，节省原材料。
5、潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

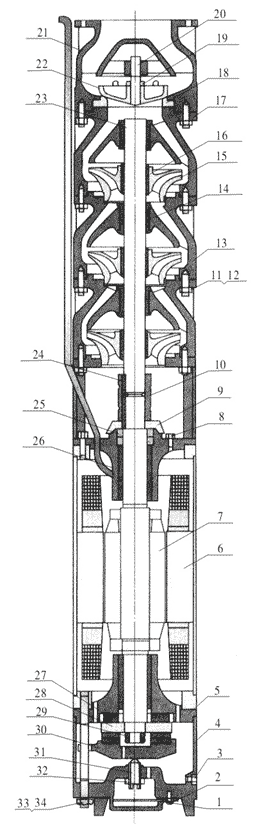

4 结构图

序号	名称	数量
1	螺钉M6*12	4
2	压盖	1
3	放水螺栓M10*12	1
4	底座	1
5	下导轴承座	1
6	定子部装	1
7	转子部装	1
8	螺栓M10*14	2
9	甩砂环	1
10	联轴器	1
11	螺丝	足
12	弹簧垫	足
13	导流壳	足
14	橡胶轴承	足
15	叶轮	足
16	锥形套	足
17	上导流壳	1
18	缓冲垫	1
19	阀垫	1
20	阀杆	1
21	逆止阀体	1
22	阀盘	1
23	水泵轴	1
24	平键	2
25	油封	2
26	进水节	1
27	上止推轴承	1
28	推力盘	1
29	左旋螺母	2
30	止推轴承座	1
31	球面支柱	1
32	螺母	1
33	双头螺柱M10*l30	4
34	螺母M10	4

5 使用条件

1、额定频率为50HZ，额定电压为380±5%V的三相交流电源。
2、水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深少在1米以上。
3、水温一般不得高于20℃.
4、水质要求：（1）水中含砂量不大于0.01%（重量比）；（2）PH值在6.5~8.5范围；（3）氯离子含量不大于400毫克/升。
5、要求井正值，井壁光滑，不得有井管错开。

6 工作原理

开泵前，吸入管和泵内必须充满液体。开泵后，叶轮高速旋转，其中的液体随着叶片一起旋转，在离心力的作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口，排出管流出。此时，在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区，液池中的液体在池面大气压的作用下，经吸入管流入泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。

7 技术参数

序号	适用	型号	流量	总杨程	转速	效率	电机功率	机组
序号	小井径	（model）	（立方米/时）	（米）	（转/分）	（%）	（千瓦）	外径（毫米）
43	175	175QJ10-30/2	10	30	2850	53	3	168
44		175QJ10-45/3		45			4
45		175QJ10-60/4		60			5.5
46		175QJ10-90/6		90			7.5
47		175QJ10-105/7		105			9.2
48		175QJ10-135/9		135			11
49	175	175QJ20-26/2	20	26	2850	64	3	168
50		175QJ20-39/3		39			4
51		175QJ20-52/4		52			5.5
52		175QJ20-65/5		65			7.5
53		175QJ20-78/6		78			7.5
54		175QJ20-91/7		91			9.2
55		175QJ20-104/8		104			11
56		175QJ20-117/9		117			13
57		175QJ20-130/10		130			13
58		175QJ20-143/11		143			15
59		175QJ20-156/12		156			15
60		175QJ20-169/13		169			18.5
61		175QJ20-182/14		182			18.5
62		175QJ20-195/15		195			22
63		175QJ20-208/16		208			22
64		175QJ20-221/17		221			22
65		175QJ20-234/18		234			25
66		175QJ20-247/19		247			25
67	175	175QJ32-24/2	32	24	2850	67	4	168
68		175QJ32-36/3		36			5.5
69		175QJ32-48/4		48			7.5
70		175QJ32-60/5		60			9.2
71		175QJ32-72/6		72			11
72		175QJ32-84/7		84			13
73		175QJ32-96/8		96			15
74		175QJ32-120/10		120			18.5
75		175QJ32-144/12		144			22
76		175QJ32-168/14		168			25
77	175	175QJ40-24/2	40	24	2850	70	5.5	168
78		175QJ40-36/3		36			7.5
79		175QJ40-48/4		48			9.2
80		175QJ40-60/5		60			11
81		175QJ40-72/6		72			13
82		175QJ40-84/7		84			15
83		175QJ40-96/8		96			18.5
84		175QJ40-108/9		108			22
85		175QJ40-120/10		120			22
86		175QJ40-132/11		132			25
87	175	175QJ50-24/2	50	24	2850	72	5.5	168
88		175QJ50-36/3		36			9.2
89		175QJ50-48/4		48			11
90		175QJ50-60/5		60			13
91		175QJ50-84/7		84			18.5
92		175QJ50-96/8		96			22
93		175QJ50-108/9		108			25
94	175	175QJ63-22/2	63	22	2850	72	7.5	168
95		175QJ63-33/3		33			9.2
96		175QJ63-44/4		44			13
97		175QJ63-55/5		55			15
98		175QJ63-66/6		66			18.5
99		175QJ63-77/7		77			22
100		175QJ63-88/8		88			25
101		175QJ63-99/9		99			30
102	175	175QJ80-18/2	80	18	2850	73	7.5	168
103		175QJ80-27/3		27			11
104		175QJ80-36/4		36			15
105		175QJ80-45/5		45			18.5
106		175QJ80-54/6		54			22
107		175QJ80-63/7		63			25
108		175QJ80-72/8		72			25
109		175QJ80-81/9		81			30

8 安装示意图

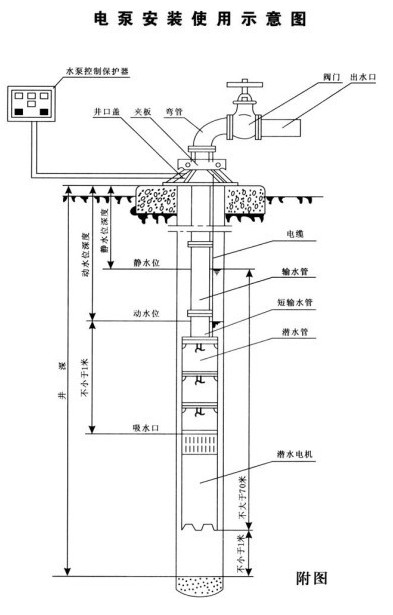

QJ深井潜水泵安装示意图

QJ深井潜水泵使用须知：
1、电机使用前必须灌满清水，拧紧注水放气螺栓，否则不准使用。
2、陆地试运转不得超过一秒。
3、电泵不准倒卧或倾使用。
4、电动机必须完全潜入水中，但潜入深度应不大于70米。
5、引线与电缆接头按规定操作。
6、订购高扬程潜水电泵请参阅《高扬程潜水电泵型谱》及《高扬程潜水电泵使用手册》。
