JYWQ系列自动搅匀潜水排污泵

JYWQ型自动搅匀潜水泵是在WQ系列潜水排污泵的基础上采用自动搅拌装置，该排污泵装置随电机轴旋转，产生极强的搅拌力，将污水池内的沉积物搅拌成悬浮物，吸入泵内排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤，节约了运行成本，是具有明显的*性和实用性的环保产品。该潜污泵产品成功适用于于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、沉淀物的污水污物，并获得了用户的一直好评！

1、工厂、商业严重污染废水的排放。
2、城市污水处理厂、医院、宾馆的排水系统。
3、住宅区的污水排水站。
4、人防系统排水站、自来水厂的给水装置。
5、市政工程、建筑工地。
6、勘探、矿山、发电厂配套附机。
7、农村沼气池、农田灌溉、河塘清淤。

1、当自动搅匀排污泵运转时，自动搅拌池底沉积物，彻底防止污物淤积，无须人工清理；
2、独特的叶轮设计，具有将纤维物、杂物切碎和撕裂的功能；
3、采用外循环冷却系统，使排污泵低水位运转，减少电机起动频率，延长电机寿命；
4、标准图集推荐产品；
5、高新技术成果转化产品。

1、介质温度不超过60℃，介质重度为1～1.3kg/dm3,PH值在4～10范围内。
2、1Cr18Ni9ti不锈钢材质可适用各种腐蚀性介质。
注：用户如有特殊的介质、温度等要求，请要订货时注明输送介质详细情况，以便本公司提供更为可靠之产品。

1	主电缆	3	内循环套	5	副叶轮	7	泵体	9	隔板	11	油水控头	13	搅拌件
2	机壳	4	油箱	6	叶轮	8	底座	10	控制电缆	12	机械密封

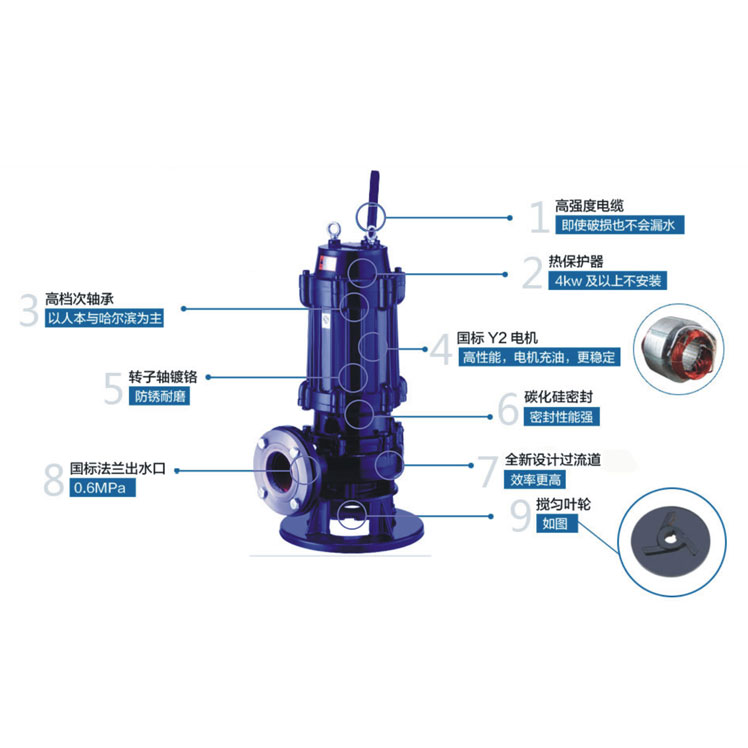

1、采用独特的双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。
2、自动搅拌装置，产生极强的搅拌力，将池内的沉淀物搅拌成悬浮物后吸入叶轮排出，达到清淤的作用。
3、隔板将底座一分为二，搅拌与进水互不影响。
4、机械密封为双端面机械密封，长期处于油室中，保证水泵安全可靠地运行。
5、副叶轮结构的流体动力密封，既有辅助密封作用，从而保护机械密封，又平衡轴向力，延长轴承的使用寿命。
6、泵连线腔内没有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵实施保护，本公司可配全自动安全保护控制柜。
7、电机定子采用B级和F级绝缘，内设热保护器，当电机过载发热，保护器及时作出动作，对泵和电机实施的保护。
8、油室内装有油水探头，当机械密封损坏后，水进入油室，探头发出信号由控制系统对水泵实施保护。
9、JPWQ带内循环冷却系统，能保证水泵在水池水位正常工作。

型号	排出口径	额定流量	额定扬程	搅拌直径	转速	效率	自动耦合器
	(mm)	(m3/h)	(mm)	(mm)	(r/min)	(%)
JYWQ50-12-15-1200-1.5	50	12	15	1200	2900	48	CAK-50
JYWQ50-20-7-1200-1.1	50	20	7	1200	2900	62	CAK-50
JYWQ50-10-10-1200-1.1	50	10	10	1200	2900	56	CAK-50
JYWQ50-15-15-1200-2.2	50	15	15	1200	2900	51	CAK-50
JYWQ50-25-10-1200-2.2	50	25	10	1200	2900	65	CAK-50
JYWQ50-15-20-1200-2.2	50	15	20	1200	2900	56	CAK-50
JYWQ50-20-15-1200-2.2	50	20	15	1200	2900	56	CAK-50
JYWQ50-42-9-1200-3	50	42	9	1200	2900	56	CAK-50
JYWQ50-17-25-1200-3	50	17	25	1200	2900	56	CAK-50
JYWQ50-25-22-1200-4	50	25	22	1200	2900	62	CAK-50
JYWQ50-40-15-1400-4	50	40	15	1400	2900	70	CAK-50
JYWQ50-25-32-1600-5.5	50	25	32	1600	2900	52	CAK-50
JYWQ50-40-30-1600-7.5	50	40	30	1600	2900	68	CAK-50
JYWQ65-25-15-1400-3	65	25	150	1400	2900	65	CAK-65
JYWQ65-37-13-1400-3	65	37	13	1400	2900	62	CAK-65
JYWQ65-25-28-1400-4	65	25	28	1400	2900	60	CAK-65
JYWQ80-40-7-1600-2.2	80	40	7	1600	2900	54	CAK-80
JYWQ80-29-8-1600-2.2	80	29	8	1600	2900	54	CAK-80
JYWQ80-43-13-1600-4	80	43	13	1600	2900	63	CAK-80
JYWQ80-50-10-1600-3	80	50	10	1600	1450	76	CAK-80
JYWQ80-40-15-1600-4	80	40	15	1600	2900	70	CAK-80
JYWQ80-60-13-1600-4	80	60	13	1600	2900	70	CAK-80
JYWQ80-35-25-1600-5.5	80	35	25	1600	2900	64	CAK-80
JYWQ80-50-25-1600-7.5	80	50	25	1600	2900	70	CAK-80
JYWQ80-50-30-1600-7.5	80	50	30	1600	2900	70	CAK-80
JYWQ100-80-9-2000-4	100	80	9	2000	1450	62	CAK-100
JYWQ100-110-10-2000-5.5	100	110	10	2000	1450	71	CAK-100
JYWQ100-70-15-2000-5.5	100	70	15	2000	1450	71	CAK-100
JYWQ100-100-15-2000-7.5	100	100	15	2000	1450	73	CAK-100
JYWQ100-80-20-2000-7.5	100	70	20	2000	2900	71	CAK-100
JYWQ100-50-35-2000-11	100	100	35	2000	2900	68	CAK-100
JYWQ100-70-22-2000-7.5	100	80	22	2000	2900	70	CAK-100
JYWQ100-100-22-2000-15	100	150	22	2000	1450	61	CAK-100
JYWQ100-80-30-2000-15	100	210	30	2000	1450	67	CAK-100
JYWQ150-150-10-2000-7.5	150	250	10	2000	1450	75	CAK-150
JYWQ150-210-7-2500-7.5	150	150	7	2500	1450	78	CAK-150
JYWQ150-250-6-2500-7.5	150	200	6	2500	1450	79	CAK-150
JYWQ150-150-15-2500-11	150	65	15	2500	1450	79	CAK-150
JYWQ150-200-10-2500-15	150	180	10	2500	1450	73	CAK-150
JYWQ150-65-40-3200-18.5	150	150	40	3200	1450	58	CAK-150
JYWQ150-180-22-2600-18.5	150	110	22	2600	1450	75	CAK-150
JYWQ150-150-26-2600-18.5	150	300	26	2600	1450	72	CAK-150
JYWQ150-110-30-2600-18.5	150	130	30	2600	1450	72	CAK-150
JYWQ150-300-15-2600-22	150	100	15	2600	1450	76	CAK-150
JYWQ150-130-30-2600-22	150	300	30	2600	1450	70	CAK-150
JYWQ150-100-40-3000-30	150	250	40	3000	1450	64	CAK-150
JYWQ200-300-7-3000-11	200	300	7	3000	1450	75	CAK-200
JYWQ200-250-11-3000-15	200	250	11	3000	1450	72	CAK-200
JYWQ200-300-10-3000-15	200	300	10	3000	1450	75	CAK-200
JYWQ200-250-15-3000-18.5	200	250	15	3000	1450	72	CAK-200
JYWQ200-400-10-3000-22	200	400	10	3000	1450	75	CAK-200
JYWQ200-200-20-3000-22	200	200	20	3000	1450	73	CAK-200
JYWQ200-250-22-3000-30	200	250	22	3000	1450	73	CAK-200
JYWQ250-600-7-3000-22	250	600	7	3000	1450	78	CAK-250
JYWQ250-600-9-3000-30	250	600	9	3000	1450	78	CAK-250

1、运转前应用兆欧表检查电机定子绕组对地的绝缘电阻，不得少于50兆欧。
2、检查电缆有无破损、折断等现象。如有损伤须及时更换，以免漏电；电缆截面应与电流相匹配。
3、电压超过额定电压的±10%时，不得启动电泵。
4、以保证使用安全，必须将四芯电缆中的接地线可靠接地，以防发生触电事故。
5、电泵潜入水中时，应垂直起吊，不允许横放着地，更不能陷入污泥中。停止使用时应将电泵吊起清洗干净，置于干燥处，并注意防冻。
6、禁止将电缆作为安装起吊绳使用。
7、检查转子运转方向，从上向下看应为顺时针方向旋转。
8、室外的开关或接线端应有防雨、防潮措施，湿手或赤足时禁止触及开关，防止触电。
9、移动电泵时，必须切断电源，电泵在运行时人不得接触水源，以防漏电发生人身事故。
10、严禁电机缺相运转，如发现保险丝熔断，应检查原因后方可继续使用，不得任意加粗保险丝。
11、泵运转时，应有专人管理，如发现有不正常现象应立即停机检查，排除故障。（指末配全自动保护柜的情况）。
12、电泵在规定的工作介质条件下正常运行半年后，应检查油室密封状况，如油室中的油呈乳状或有水沉淀，应及时更换10～20号机械油和机械密封。对于在恶劣工作条件下使用的电泵，更应经常检修。
13、用户应根据实际使用的工况选择合适的流量扬程，以达到使用效果，泵铭牌或说明书上所示参数为该使用工况点，用户可选在（0.7～1.2）倍流量内使用，禁止超流量使用，否则流量过大，扬程过低容易使电机过载。

1	通风节	6	弯管	11	自动搅匀排污泵	16	挂钩
2	预埋管	7	导轨	12	浮球开关（水位开关）	17	人梯
3	膨胀节	8	出水管	13	隔板	18	支撑架
4	逆止阀	9	支架	14	浮球固定	19	电缆出线
5	闸阀	10	耦合底	15	小链	20	电机保护
