XBD-(I)立式消防泵

品牌：龙洋泵阀

流量：0.56～45m3/h

压力：0.36～2.0Mpa

功率：1.1～132KW

转速：2900r/min

口径：ф25～ф150mm

温度范围：≤120℃


产品说明书下载 咨询价格

目录

产品概述
型号意义
适用范围
产品特点
结构示意图
性能参数
安装尺寸图
产品评论

1 产品概述

XBD-(I)立式消防泵在原有立式多级泵基础上根据对消防泵的新标准要求进行开发的新一代XBD管道型中低压消防泵组产品。该系列泵在性能、结构、材料和配套上均满足消防泵的要求。由于采用好的水力模型看，因此该系列泵具有满足用户要求；采用立式泵结构，具有效率高、性能范围广的特点，可更好地节省占地面积的优点；采用优质轴承和优质电机，使泵运行更为安全可靠、噪音低、振动小；采用水力平衡轴向力，减少平衡鼓，可使运行更为平稳。其轴封有机械密封和填料密封两种形式；该泵还具有进出水法兰管线布置、转速高、重量轻等特点。

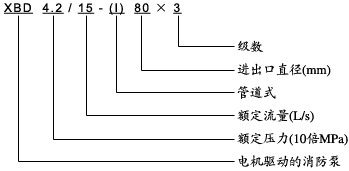

2 型号意义

XBD-(I)立式消防泵型号意义
XBD-(I)立式消防泵型号意义

3 适用范围

适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水等。

4 产品特点

1、水力模型*，效率高，性能范围广。
2、立式结构，占地面积小。
3、振动小，噪音低，采用水力平衡轴向力，使泵运行平稳，安全可靠。
4、泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。

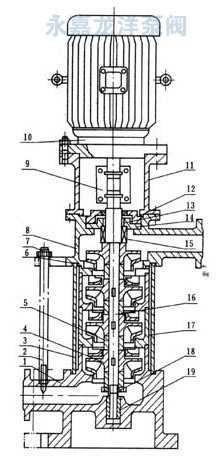

5 结构示意图

XBD-(I)立式消防泵结构示意图
XBD-(I)立式消防泵结构示意图

序号 名 称 材 质 序号 名 称 材 质 序号 名 称 材 质
1 泵 体 8 螺 母 45 15 轴 2Cr13
2 拉紧螺栓 9 联 轴 器 HT200 16 中 段 HY200
3 外 筒 ZG1Cr18Ni9Ti 10 电 机 17 轴套螺母
4 叶 轮 HT200或青铜 11 联 接 座 HT200 18 轴 瓦 QSA4-3
5 叶轮档套 12 密 封 座 19 回 水 管
6 轴 套 HT200 13 排 气 阀
7 密 封 垫 14 机械密封

1、该泵为立式、多级节段式结构，泵进出水法兰处在同一直线上，叶轮采用水力平衡方式平衡轴向力，泵下端有一导轴承，轴通过夹壳联轴器与电机轴固定传动，外筒为不锈钢筒。
2、轴封采用机械密封。
3、泵由电机驱动，从电机端方向看，泵顺时针方向旋转。
4、泵出口设有排气阀（气嘴），可保证泵内气体能完全排尽。
5、叶轮可采用青铜材料，避免长期停机后叶轮与导叶间锈合。

6 性能参数

型 号 流量Q 扬程
（m） 		效率
（%） 		转速
（r/min） 		功率（Kw） 汽蚀
余量
（m） 		进出
口径
（mm）
（L/s） （m3/h） 轴功率 配套功率
XBD3.6/0.56-（I）25×3 2 0.56 36 30 2900 0.65 1.1 1.7 25
XBD4.8/0.56-（I）25×4 2 0.56 48 30 2900 0.87 1.1 1.7 25
XBD6/0.56-（I）25×5 2 0.56 60 30 2900 1.09 1.5 1.7 25
XBD7.2/0.56-（I）25×6 2 0.56 72 30 2900 1.30 1.5 1.7 25
XBD8.4/0.56-（I）25×7 2 0.56 84 30 2900 1.52 2.2 1.7 25
XBD9.6/0.56-（I）25×8 2 0.56 96 30 2900 0.74 2.2 1.7 25
XBD10.8/0.56-（I）25×9 2 0.56 108 30 2900 1.96 2.2 1.7 25
XBD120/0.56-（I）25×10 2 0.56 120 30 2900 2.17 3 1.7 25
XBD13.2/0.56-（I）25411 2 0.56 132 30 2900 2.39 3 1.7 25
XBD14.0/0.56-（I）25×12 2 0.56 144 30 2900 2.61 3 1.7 25
XBD3.3/1.11-（I）25×3 4 1.11 33 40 2900 0.90 1.1 1.7 25
XBD4.4/1.11-（I）25×4 4 1.11 44 40 2900 1.20 1.5 1.7 25
XBD6.6/1.11-（I）25×6 4 1.11 66 40 2900 1.80 2.2 1.7 25
XBD7.7/1.11-（I）25×7 4 1.11 77 40 2900 2.10 2.2 1.7 25
XBD8.8/1.11-（I）25×8 4 1.11 88 40 2900 2.40 3 1.7 25
XBD9.9/1.11-（I）25×9 4 1.11 99 40 2900 2.70 3 1.7 25
XBD11/1.11-（I）25×10 4 1.11 110 40 2900 3.00 4 1.7 25
XBD12.1/1.11-（I）25×11 4 1.11 121 40 2900 3.30 4 1.7 25
XBD13.2/1.11-（I）25×12 4 1.11 132 40 2900 3.60 4 1.7 25
XBD14.3/1.11-（I）25×13 4 1.11 143 40 2900 3.90 4 1.7 25
XBD3.6/1.67-（I）40×3 6 1.67 36 52 2900 1.13 1.5 1.7 40
XBD4.8/1.67-（I）40×4 6 1.67 48 52 2900 1.5 2.2 1.7 40
XBD6/1.67-（I）40×5 6 1.67 60 52 2900 1.88 2.2 1.7 40
XBD7.2/1.67-（I）40×6 6 1.67 72 52 2900 2.26 3 1.7 40
XBD8.7/1.67-（I）40×7 6 1.67 84 52 2900 2.64 3 1.7 40
XBD9.6/1.67-（I）40×8 6 1.67 96 52 2900 3.01 4 1.7 40
XBD10.8/1.67-（I）40×9 6 1.67 108 52 2900 3.39 4 1.7 40
XBD12/1.67-（I）40×10 6 1.67 120 52 2900 3.77 4 1.7 40
XBD13.2/1.67-（I）40×11 6 1.67 132 52 2900 4.15 5.5 1.7 40
XBD14.4/1.67-（I）40×12 6 1.67 144 52 2900 4.52 5.5 1.7 40
XBD3/33.3-（I）50×2 12 3.33 30 56 2900 1.75 2.2 1.8 50
XBD4.5/3.33-（I）50×3 12 3.33 45 56 2900 2.63 3 1.8 50
XBD6.0/3.33-（I）50×4 12 3.33 60 56 2900 3.6 4 1.8 50
XBD7.5/3.33-（I）50×5 12 3.33 75 56 2900 4.27 5.5 1.8 50
XBD9/3.33-（I）50×6 12 3.33 90 56 2900 5.25 5.5 1.8 50
XBD10/3.33-（I）50×7 12 3.33 105 56 2900 6.2 7.5 1.8 50
XBD12/3.33-（I）50×8 12 3.33 120 56 2900 7.0 7.5 1.8 50
XBD13.5/3.3-（I）50×9 12 3.33 135 56 2900 7.87 11 1.8 50
XBD15/3.33-（I）50×10 12 3.33 150 56 2900 8.75 11 1.8 50
XBD3/5-（I）50×2 18 5 30 62 2900 2.37 3 1.8 50
XBD4.5/5-（I）50×3 18 5 45 62 2900 3.56 4 1.8 50
XBD6/5-（I）50×4 18 5 60 62 2900 4.75 5.35 1.8 50
XBD7.5/5-（I）50×5 18 5 75 62 2900 5.93 7.5 1.8 50
XBD9/5-（I）50×6 18 5 90 62 2900 7.12 7.5 1.8 50
XBD10.5/5-（I）50×7 18 5 105.5 62 2900 8.30 11 1.8 50
XBD12/5-（I）50×8 18 5 120 62 2900 9.49 11 1.8 50
XBD13.5/5-（I）50×9 18 5 135 62 2900 10.68 11 1.8 50
XBD15/5-（I）50×10 18 5 150 62 2900 11.87 15 1.8 50
XBD2.4/10-（I）80×2 36 10 24 68 2900 3.46 4 4 80
XBD3.6/10-（I）80×3 36 10 36 68 2900 5.19 5.5 4 80
XBD4.8/10-（I）80×4 36 10 48 68 2900 6.92 7.5 4 80
XBD6/10-（I）80×5 36 10 60 68 2900 8.67 11 4 80
XBD7.2/10-（I）80×6 36 10 72 68 2900 10.39 11 4 80
XBD8.4/10-（I）80×7 36 10 84 68 2900 12.12 15 4 80
XBD9.6/10-（I）80×8 36 10 96 68 2900 13.85 15 4 80
XBD10.8/10-（I）80×9 36 10 108 68 2900 15.59 18.5 4 80
XBD12/10-（I）80×10 36 10 120 68 2900 17.31 18.5 4 80
XBD2.8/15-（I）80×2 54 15 28 70 2900 5.88 7.5 4 80
XBD4.2/15-（I）80×3 54 15 42 70 2900 8.82 11 4 80
XBD5.6/15-（I）80×4 54 15 56 70 2900 11.76 15 4 80
XBD7/15-（I）80×5 54 15 70 70 2900 14.7 18.5 4 80
XBD8.4/15-（I）80×6 54 15 84 70 2900 17.64 18.5 4 80
XBD9.8/15-（I）80×7 54 15 98 70 2900 20.58 22 4 80
XBD11.2/15-（I）80×8 54 15 112 70 2900 23.54 30 4 80
XBD12.6/15-（I）80×9 54 15 126 70 2900 26.49 30 4 80
XBD14/15-（I）80×10 54 15 140 70 2900 29.43 37 4 80
XBD2.8/20-（I）100×2 72 20 28 73 2900 7.53 11 4.5 100
XBD4.2/20-（I）100×3 72 20 42 73 2900 10.29 15 4.5 100
XBD5.6/20-（I）100×4 72 20 56 73 2900 15.05 18.5 4.5 100
XBD7/20-（I）100×5 72 20 70 73 2900 18.81 22 4.5 100
XBD8.4/20-（I）100×6 72 20 84 73 2900 22.57 30 4.5 100
XBD9.8/20-（I）100×7 72 20 98 73 2900 26.34 30 4.5 100
XBD11.2/20-（I）100×8 72 20 112 73 2900 30.1 37 4.5 100
XBD12.6/20-（I）100×9 72 20 125 73 2900 33.9 37 4.5 100
XBD14/20-（I）100×10 72 20 140 73 2900 37.6 45 4.5 100
XBD4.2/25-（I）125×2 90 25 42 73 2900 14.1 18.5 4.3 125
XBD6.3/25-（I）125×3 90 25 63 73 2900 21.2 30 4.3 125
XBD8.4/25-（I）125×4 90 25 84 73 2900 28.2 37 4.3 125
XBD10.5/25-（I）125×5 90 25 108 73 2900 35.3 45 4.3 125
XBD12.6/25-（I）125×6 90 25 126 73 2900 40.3 55 4.3 125
XBD14.7/25-（I）125×7 90 25 147 73 2900 40.4 55 4.3 125
XBD16.8/25-（I）125×8 90 25 168 73 2900 56.4 75 4.3 125
XBD18.9/25-（I）125×9 90 25 189 73 2900 63.5 75 4.3 125
XBD21/25-（I）125×10 90 25 210 73 2900 70.6 90 4.3 125
XBD3.8/30-（I）125×2 108 30 38 74 2900 15.1 18.5 4.6 125
XBD5.7/30-（I）125×3 108 30 57 74 2900 22.7 30 4.6 125
XBD7.6/30-（I）125×4 108 30 76 74 2900 30.2 37 4.6 125
XBD9.5/30-（I）125×5 108 30 95 74 2900 37.8 45 4.6 125
XBD11.4/60-（I）125×6 108 30 114 74 2900 45.3 55 4.6 125
XBD13.3/30-（I）125×7 108 30 133 74 2900 52.9 55 4.6 125
XBD15.2/30-（I）125×8 108 30 152 74 2900 60.5 75 4.6 125
XBD17.1/30-（I）125×9 108 30 171 74 2900 68.0 75 4.6 125
XBD19/30-（I）125×10 108 30 160 74 2900 75.6 90 4.6 125
XBD4.3/35-（I）150×2 126 35 43 72 2900 20.5 30 4.4 150
XBD6.5/35-（I）150×3 126 35 65 72 2900 30.7 37 4.4 150
XBD8.7/35-（I）150×4 126 35 87 72 2900 40.9 45 4.4 150
XBD10.9/35-（I）150×5 126 35 109 72 2900 51.2 75 4.4 150
XBD13.0/35-（I）150×6 126 35 130 72 2900 61.4 75 4.4 150
XBD15.2/35, -（I）150×7 126 35 152 72 2900 71.6 90 4.4 150
XBD17.4/35-（I）150×8 126, 35 174 72 2900 81.9 90 4.4 150
XBD19.6/35-（I）150×9 126 35 196 72 2900 92.1 110 4.4 150
XBD21.8/35-（I）150×10 126 35 218 72 2900 102.4 132 4.4 150
XBD4.1/40-（I）150×2 144 40 42 76 2900 21.2 30 4.4 150
XBD6.2/40-（I）150×3 144 40 62 76 2900 32.0 37 4.4 150
XBD8.6/40-（I）150×4 144 40 86 76 2900 42.7 55 4.4 150
XBD10.4/40-（I）150×5 144 40 104 76 2900 53.4 75 4.4 150
XBD12.4/40-（I）150×6 144 40 124 76 2900 64.0 75 4.4 150
XBD14.5/40-（I）150×7 144 40 145 76 2900 74.7 90 4.4 150
XBD16.6/40-（I）150×8 144 40 166 76 2900 85.4 110 4.4 150
XBD18.7/40-（I）150×9 144 40 187 76 2900 96.0 110 4.4 150
XBD20.7/40-（I）150×10 144 40 207 76 2900 107.1 132 4.4 150
XBD4/45-（I）150×2 162 45 40 78 2900 22.6 30 4.5 150
XBD6/45-（I）150×3 162 45 60 78 2900 34.0 37 4.5 150
XBD8/45-（I）150×4 162 45 80 78 2900 45.3 55 4.5 150
XBD10/45-（I）150×5 162 45 100 78 2900 56.6 75 4.5 150
XBD12/45-（I）150×6 162 45 120 78 2900 67.9 75 4.5 150
XBD14/45-（I）150×7 162 45 140 78 2900 79.2 90 4.5 150
XBD16/45-（I）150×8 162 45 160 78 2900 90.6 110 4.5 150
XBD18/45-（I）150×9 162 45 180 78 2900 101.9 110 4.5 150
XBD20/45-（I）150×10 162 45 200 78 2900 113.2 132 4.5 150

7 安装尺寸图

XBD-(I)立式消防泵安装尺寸图
XBD-(I)立式消防泵安装尺寸图
