1 产品概述
XBD-W型消防泵系卧式、单吸多级、分段式结构,是开发生产的节能系列产品。其性能参数及技术指标符合有关标准,具有效率高、运行噪音低、抗汽蚀性能好、结构合理、使用寿命长等显著优点。XBD-W型消防泵全系列共有5个品种40个规格,其性能范围额定流量为5～40L/s,压力范围为0.18～2.0MPa,配套功率范围为2.2～180kW,口径范围为φ50～φ150mm。XBD-W型消防泵组可供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水、也可应用于厂矿给排水、高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

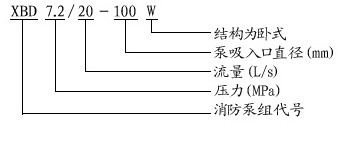

2 型号意义
XBD-W卧式消防泵型号意义
3 产品用途
XBD-W型卧式消防泵适用于消防管道增压送水。供输送清水或物理化学性质类似于清水的其它液体进行增压之用。使用介质温度不超过80℃,适用于工业和城市给排水、高层建筑增压送水、园林喷灌,远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
4 产品特点
1、结构紧凑、外形美观，占地面积小。
2、运行平稳，噪音低，组件同心度高。
3、采用*水力模型，效率高，性能出色。
4、轴封采用优质机械密封，具有耐磨损，无泄漏，使用寿命长等特点。
5、泵进口为水平方向，出口为垂直向上结构，便于管路布置。
6、维修方便，毋须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。
2、运行平稳，噪音低，组件同心度高。
3、采用*水力模型，效率高，性能出色。
4、轴封采用优质机械密封，具有耐磨损，无泄漏，使用寿命长等特点。
5、泵进口为水平方向，出口为垂直向上结构，便于管路布置。
6、维修方便，毋须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。
5 工作条件
1、系统工作压力为1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa(泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造泵的过流部件和联接部件时采用铸钢)
2、输送介质为清水或物理化学性质类似清水的其它液体。
3、环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%。
2、输送介质为清水或物理化学性质类似清水的其它液体。
3、环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%。

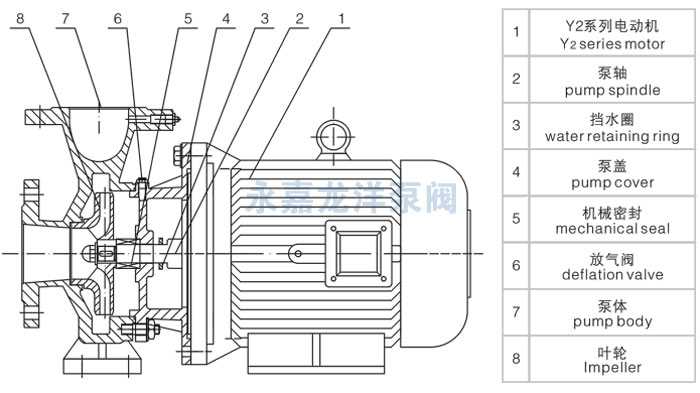

6 结构图

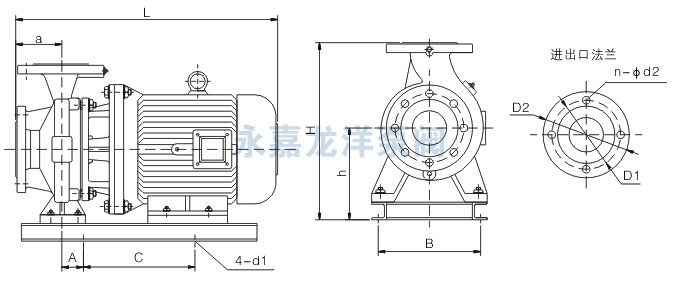

7 安装尺寸图
8 性能参数
| 型 号 |
流量Q (L/s) |
压力P (MPa) |
转速n (r/min) |
效率η (%) |
功率N (Kw) |
必需汽蚀余量 (NPSH)r(m) |
| XBD1.8/5-50W | 5 | 0.18 | 1450 | 65 | 2.2 | 3.2 |
| XBD2.7/5-50W | 5 | 0.27 | 1450 | 65 | 3 | 3.2 |
| XBD3.6/5-50W | 5 | 0.36 | 1450 | 65 | 4 | 3.2 |
| XBD4.5/5-50W | 5 | 0.45 | 1450 | 65 | 5.5 | 3.2 |
| XBD5.4/5-50W | 5 | 0.54 | 1450 | 65 | 5.5 | 3.2 |
| XBD6.3/5-50W | 5 | 0.63 | 1450 | 65 | 7.5 | 3.2 |
| XBD7.2/5-50W | 5 | 0.72 | 1450 | 65 | 7.5 | 3.2 |
| XBD8.1/5-50W | 5 | 0.81 | 1450 | 65 | 7.5 | 3.2 |
| XBD2.3/10-75W | 10 | 023 | 1450 | 68 | 5.5 | 3.0 |
| XBD3.4/10-75W | 10 | 0.34 | 1450 | 68 | 7.5 | 3.0 |
| XBD4.6/10-75W | 10 | 0.46 | 1450 | 68 | 11 | 3.0 |
| XBD5.5/10-75W | 10 | 0.55 | 1450 | 68 | 11 | 3.0 |
| XBD6.9/10-75W | 10 | 0.69 | 1450 | 68 | 15 | 3.0 |
| XBD8.0/10-75W | 10 | 0.80 | 1450 | 68 | 15 | 3.0 |
| XBD9.2/10-75W | 10 | 0.92 | 1450 | 68 | 18.5 | 3.0 |
| XBD10.3/10-75W | 10 | 1.03 | 1450 | 68 | 18.5 | 3.0 |
| XBD2.9/20-100W | 20 | 0.29 | 1450 | 72 | 11 | 3.5 |
| XBD4.3/20-100W | 20 | 0.43 | 1450 | 72 | 15 | 3.5 |
| XBD5.8/20-100W | 20 | 0.58 | 1450 | 72 | 22 | 3.5 |
| XBD7.2/20-100W | 20 | 0.72 | 1450 | 72 | 30 | 3.5 |
| XBD8.6/20-100W | 20 | 0.86 | 1450 | 72 | 30 | 3.5 |
| XBD10.1/20-100W | 20 | 1.01 | 1450 | 72 | 37 | 3.5 |
| XBD11.5/2W0-100W | 20 | 1.15 | 1450 | 72 | 45 | 3.5 |
| XBD13.0/20-100W | 20 | 1.30 | 1450 | 72 | 45 | 3.5 |
| XBD4.2/25-125W | 25 | 0.42 | 1450 | 73 | 22 | 3.5 |
| XBD6.3/25-125W | 25 | 0.63 | 1450 | 73 | 30 | 3.5 |
| XBD8.4/25-125W | 25 | 0.84 | 1450 | 73 | 45 | 3.5 |
| XBD10.5/25-125W | 25 | 1.05 | 1450 | 73 | 55 | 3.5 |
| XBD12.6/25-125W | 25 | 1.26 | 1450 | 73 | 75 | 3.5 |
| XBD14.7/25-125W | 25 | 1.47 | 1450 | 73 | 75 | 3.5 |
| XBD16.8/25-125W | 25 | 1.68 | 1450 | 73 | 90 | 3.5 |
| XBD18.9/25-125W | 25 | 1.89 | 1450 | 73 | 90 | 3.5 |
| XBD5.8/45-150W | 25 | 0.58 | 1450 | 73 | 45 | 3.0 |
| XBD8.7/45-150W | 25 | 0.87 | 1450 | 73 | 75 | 3.0 |
| XBD11.6/45-150W | 25 | 1.16 | 1450 | 73 | 90 | 3.0 |
| XBD14.5/45-150W | 25 | 1.45 | 1450 | 73 | 110 | 3.0 |
| XBD17.4/45-150W | 25 | 1.74 | 1450 | 73 | 135 | 3.0 |
| XBD20.3/45/150W | 25 | 2.03 | 1450 | 73 | 155 | 3.0 |
| XBD23.2/45-150W | 25 | 2.32 | 1450 | 73 | 180 | 3.0 |
| XBD26.1/45-150W | 25 | 2.61 | 1450 | 73 | 180 | 3.0 |
