X型旋片式真空泵

X型旋片式真空泵能抽除大量水蒸气，由于X型旋片式真空泵本身带有油再生装置和可靠的气镇装置，延长了泵油的使用寿命。用来对密封容器抽除气体所获得真空的基本设备，X型旋片式真空泵适用于电子器件制造，真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备。

X型旋片式真空泵系列是的能抽除大量水蒸气的新产品，由于泵本身带有油再生装置和可靠的气镇装置，延长了泵油的使用寿命。用来对密封容器抽除气体所获得真空的基本设备，适用于电子器件制造，真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备。

1、系列相对于XD系列单级真空泵具有极限真空高，对于滑阀真空泵可通过调整消声针阀来控制噪声，由于其转子偏心质量小，且对转子作了平衡，故振动小。X型旋片式真空泵系列抽气效率高。
2、系列气镇性能好。X型旋片式真空泵系列有经过特殊设计的气镇装置可向排气腔充入干燥气体，从而大大降低排出气体中蒸汽的分压力。当其低于泵温下的饱和蒸汽压时即可随充入空气排出泵外，而避免凝结在泵中。
3、系列配有温控水量调节阀。泵工作时通过泵自身所配上述调节水压，可将泵温调至75oC±5oC，从而提高排出泵外，但应使泵温不超过80oC（油箱测温点）。
4、系列有油水分离器。它能够使泵油中的杂质和凝结物积存到油水分离器的底部，通过安装在底部的放水阀排出泵外。

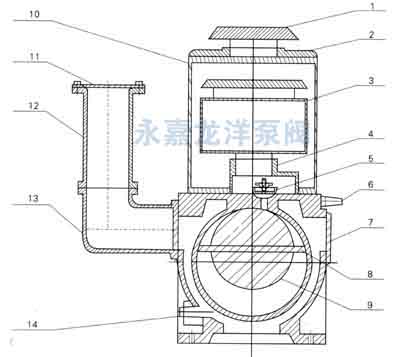

如下图：泵主要由泵体(7)、转子(9)和旋片(8)等零件所组成(见原理示意图)。在泵体腔内偏心地装着转子，转子槽中装两块旋片，由于弹簧弹力作用及转子旋转所产生的离心力旋片紧巾腔壁，泵体中的进、排气只被转子和旋片分隔成两个部分，转子在腔内旋转，周期性地将进气口部分容积逐渐扩大而吸入气体，同时逐渐压缩排气部分容积，将吸入气体压缩从排气阀(5)排出，因而达到抽气目的。

序号	名称	序号	名称	序号	名称
1	排气箱	6	进出水嘴	11	进气盖板
2	油箱盖	7	泵体	12	进气接管
3	挡油罩	8	旋片	13	进气弯管
4	排气罩油盒	9	转子	14	放水螺塞
5	排气阀	10	油箱

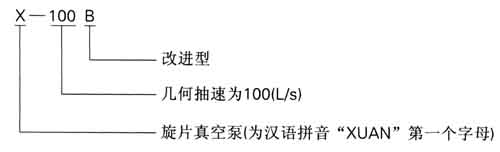

型号		X-100	X-150
抽气速率(L/s)		100	150
极限压力 (Pa)		≤6	≤6
	有气镇时	≤90	≤90
水蒸汽抽除量(g/h)		8000	12000
泵转数(rpm)		380	360
配用电机功率(kW)		7.5	15
入口公称尺寸(mm)		100	100
噪音　dB(A)		≤80	≤98

1、旋片真空泵在工作中除了注意以上事项外，尚须注意下列事项：
1）旋片真空泵须经常保持清洁，泵上不得放置其他物件。
2）注意皮带松紧是否适当，第半年年调整一次。
3）管道接头是否漏气，及时杜绝。
2、旋片真空泵连续工作三月至半年之后，就应换油一次，在湿度较大的地区，在潮湿季节工作的泵，或被抽气体污染很大的，应根据具体情况酌情缩短换油时间。
换油事项如下：
1）将旋片真空泵拆除真空系统，把底盘电机一端垫高些，打开放油塞放油，转动真空泵、捂住排气口，使腔内污油全部从放油口放出，再从进气口处加入新油100—500ml持续转动5—10转以上对，内部进行清洗，照此操作3—5次，特污油放清后，再装上放油塞，将泵放平，从进气口及加油孔分别加入新油，换油即告完毕。
2）换油时不宜长久开动电机，以免使排气阀片跳动过于剧烈和疲劳。
3）严禁用煤油、汽油、酒精等对泵作非拆卸的清洗
注：旋片式真空泵换油的油温升高后进行。
3、如停旋片真空泵时间较长，应取下排气罩放上排气塞，封闭进气口，放净积水。
