2BE系列水环式真空泵

2BE型水环式真空泵及压缩机，是我公司在多年科研成果和生产经验的基础上，结合国际同类产品*技术，研制开发的高效节能产品通常用于抽吸不含固体颗粒，不溶于水，无腐蚀性的气体，以便在密闭容器中形成真空和压力。通过改变结果材料，亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。2BE型水环式真空泵广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥等行业。

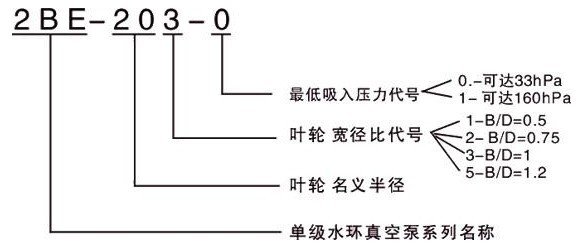

2BE系列水环式真空泵型号意义

1、2BE型水环式真空泵可在环境温度5～40℃范围内和进口压强小于1330Pa的条件下，允许长期连续工作。
2、2BE型水环式真空泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不适用于把气体从一个容器输送到另一个容器，作输送泵用。
3、2BE型水环式真空泵在大气压到6000Pa的进口压力下的连续工作时间不超过3分钟，以免喷油或润滑不良引起泵损坏。

1、轴承全部采用原装进口轴承，保证了2BE型水环式真空泵的叶轮精确定位及运转过程中的高稳定性。
2、叶轮材质全部采用球墨铸铁铸造或钢板焊接，充分保证了2BE型水环式真空泵叶轮在各种恶劣工况下的稳定性，且大大提高了2BE型水环式真空泵的使用寿命。
4、泵体全部采用钢板制作，提高了2BE型水环式真空泵的使用寿命。
5、2BE型水环式真空泵的轴套作为易损坏的零件，本公司全部采用高铬不锈钢制作，比普通材质寿命提高了5倍。
6、2BE型水环式真空泵皮带轮（皮带传动）采用标准高精度锥套皮带轮，运行可靠，皮带寿命长，拆卸方便。
7、2BE型水环式真空泵联轴器（直联传动）采用标准高强度弹性联轴器，弹性元件采用聚氨酯材质，运行稳定可靠，使用寿命长。
8、独特的上置式气水分离器节约空间，并有效降低了2BE型水环式真空泵噪声。
9、铸件全部采用树脂砂铸造，表面质量好。铸件表面无需打腻，使2BE型水环式真空泵散热效果好。
10、机械密封（选配件）全部采用进口件，充分保证2BE型水环式真空泵在长时间运行过程中无泄漏。
11、2BE型水环式真空泵泵体内壁型线采用近似椭圆的型线以保证的抽气效果。

2BE系列水环式真空泵结构示意图

型号	转速 （传动方式） r/min	轴功率 kW	电机功率 kW	配用电机 380V	极限真空度 mbar	抽气速率		泵重 整机 kg
						m3/h	m3/min
2BE1 102-0	1450（直联） 1300（皮带） 1625（皮带） 1750（皮带）	5.8 5.0 6.8 8.0	7.5 7.5 7.5 11	Y132M-4 Y132M-4 Y132M-4 Y160M-4	33mbar (-0.098MPa)	235 210 270 290	3.9 3.5 4.5 4.8	311 295 311 346
2BE1 103-0	1450（直联） 1300（皮带） 1625（皮带） 1750（皮带）	8.2 7.0 9.9 11.1	11 11 15 15	Y160M-4 Y160M-4 Y160L-4 Y160L-4	33mbar (-0.098MPa)	340 300 385 412	5.7 5.0 6.4 6.9	363 347 388 388
2BE1 151-0	1450（直联） 1100（皮带） 1300（皮带） 1625（皮带） 1750（皮带）	10.8 7.2 9.2 13.2 14.8	15 11 11 15 18.5	Y160L-4 Y160M-4 Y160M-4 Y160L-4 Y180M-4	33mbar (-0.098MPa)	405 300 360 445 470	6.8 5.0 6.0 7.4 7.8	469 428 444 469 503
2BE1 152-0	1450（直联） 1100（皮带） 1300（皮带） 1625（皮带） 1750（皮带）	12.5 8.3 10.5 15.0 17.2	15 11 15 18.5 22	Y160L-4 Y160M-4 Y160L-4 Y180M-4 Y180L-4	33mbar (-0.098MPa)	465 340 415 510 535	7.8 5.7 6.9 8.5 8.9	481 437 481 515 533
2BE1 153-0	1450（直联） 1100（皮带） 1300（皮带） 1625（皮带） 1750（皮带）	16.3 10.6 13.6 19.6 22.3	18.5 15 18.5 22 30	Y180M-4 Y160L-4 Y180M-4 Y180L-4 Y200L-4	33mbar (-0.098MPa)	600 445 540 660 700	10.0 7.4 9.0 11.0 11.7	533 480 533 551 601
2BE1 202-0	970（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	17 14 16 22 25 30	22 18.5 18.5 30 30 37	Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4	33mbar (-0.098MPa)	760 590 670 850 890 950	12.7 9.8 11.2 14.2 14.8 15.8	875 850 850 940 945 995
2BE1 203-0	970（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	27 20 23 33 37 45	37 30 30 45 45 55	Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4	33mbar (-0.098MPa)	1120 880 1000 1270 1320 1400	18.7 14.7 16.7 21.2 22.0 23.3	1065 995 995 1080 1085 1170
2BE1 252-0	740（直联） 558（皮带） 660（皮带） 832（皮带） 885（皮带） 938（皮带）	38 26 31.8 49 54 60	45 30 37 55 75 75	Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4	33mbar (-0.098MPa)	1700 1200 1500 1850 2000 2100	28.3 20.0 25.0 30.8 33.3 35.0	1693 1460 1515 1645 1805 1805
2BE1 253-0	740（直联） 560（皮带） 660（皮带） 740（皮带） 792（皮带） 833（皮带） 885（皮带） 938（皮带）	54 37 45 54 60 68 77 86	75 45 55 75 75 90 90 110	Y315M-8 Y225M-4 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4	33mbar (-0.098MPa)	2450 1750 2140 2450 2560 2700 2870 3020	40.8 29.2 35.7 40.8 42.7 45.0 47.8 50.3	2215 1695 1785 1945 1945 2055 2060 2295
2BE1 303-0	740（直联） 590（直联） 466（皮带） 521（皮带） 583（皮带） 657（皮带） 743（皮带）	98 65 48 54 64 78 99	110 75 55 75 75 90 132	Y315L2-8 Y315L2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315M-4	33mbar (-0.098MPa)	4000 3200 2500 2800 3100 3580 4000	66.7 53.3 41.7 46.7 51.7 59.7 66.7	3200 3200 2645 2805 2810 2925 3290
2BE1 305-1 2BE1 306-1	740（直联） 590（直联） 490（皮带） 521（皮带） 583（皮带） 657（皮带） 743（皮带）	102 70 55 59 68 84 103	132 90 75 75 90 110 132	Y355M1-8 Y355M1-10 Y280S-4 Y280S-4 Y280M-4 Y315S-4 Y315M-4	160mbar (-0.085MPa)	4650 3750 3150 3320 3700 4130 4650	77.5 62.5 52.5 55.3 61.2 68.8 77.5	3800 3800 2950 3000 3100 3300 3450
2BE1 353-0	590（直联） 390（皮带） 415（皮带） 464（皮带） 520（皮带） 585（皮带） 620（皮带） 660（皮带）	121 65 70 81 97 121 133 152	160 75 90 110 132 160 160 185	Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M-4 Y315L1-4 Y315L1-4 Y315L2-4	33mbar (-0.098MPa)	5300 3580 3700 4100 4620 5200 5500 5850	88.3 59.7 61.7 68.3 77.0 86.7 91.7 97.5	4750 3560 3665 3905 4040 4100 4100 4240
2BE1 355-1 2BE1 356-1	590（直联） 390（皮带） 435（皮带） 464（皮带） 520（皮带） 555（皮带） 585（皮带） 620（皮带）	130 75 86 90 102 115 130 145	160 90 110 110 132 132 160 185	Y355L2-10 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315M-4 Y315L1-4 Y315L2-4	160mbar (-0.085MPa)	6200 4180 4600 4850 5450 5800 6100 6350	103.3 69.7 76.7 80.8 90.8 98.3 101.7 105.8	5000 3920 4150 4160 4290 4300 4350 4450
2BE1 403-0	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带） 565（皮带）	97 110 131 160 203 234	132 132 160 200 250 280	Y315M-4 Y315M-4 Y315L1-4 Y315L2-4 Y355M2-4 Y355L1-4	33mbar (-0.098MPa)	5160 5700 6470 7380 8100 8600	86.0 95.0 107.8 123.0 135.0 143.3	5860 5870 5950 6190 6630 6800
2BE1 405-1 2BE1 406-1	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带） 565（皮带）	100 118 140 170 206 235	132 160 185 200 250 280	Y315M-4 Y315L1-4 Y315L2-4 Y315L2-4 Y355M2-4 Y355L1-4	160mbar (-0.085MPa)	6000 6700 7500 8350 9450 10100	100.0 111.7 125.0 139.2 157.5 168.3	5980 6070 6200 6310 6750 6920

注：以上所选电机功率可在大多工况下工作。如排气口压力较高（0.02~0.05MPa），则应相应加大电机功率；如2BE1真空泵正常工作时轴功率较小，也可选用接近轴功率的电机功率，如此更为节能。
注：水环真空泵的水温对其性能影响较大，而水环真空泵的性能曲线均为在15℃的水温条件下测得，因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照：水温对水环真空泵性能的影响。
注：以上所选电机功率可在大多工况下工作。如排气口压力较高（0.02~0.05MPa），则应相应加大电机功率；如2BE1真空泵正工作时轴功率较小，也可选用接近轴功率的电机功率，如此更为节能。

2BE1 102/103/151/152/153直联水环式真空泵传动安装尺寸图

2BE1 202/203/252/253直联传动水环式真空泵安装尺寸图

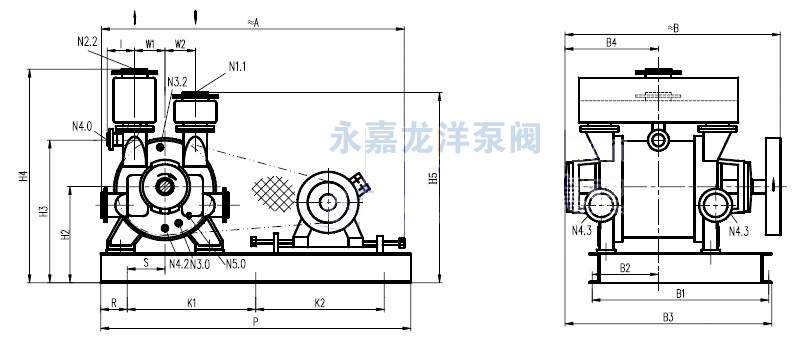

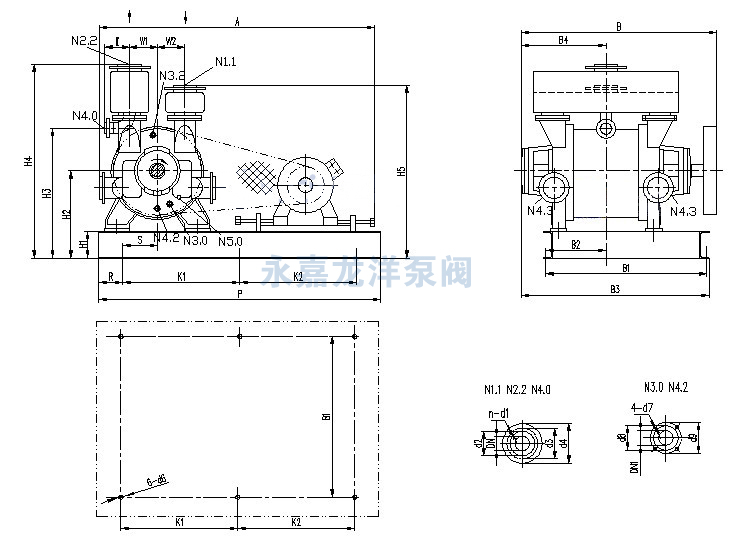

2BE1 202/203/252/253皮带传动水环式真空泵安装尺寸图

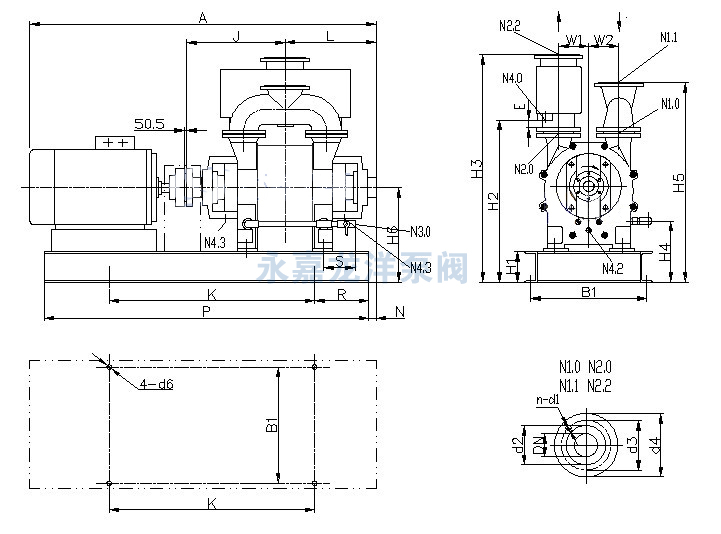

2BE1 303/305/306/353/355/356直联传动水环式真空泵安装尺寸图

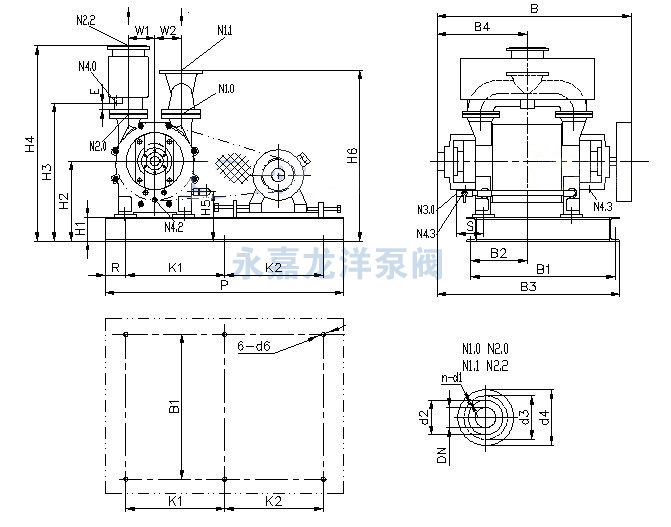

2BE1 303/305/306/353/355/356皮带传动水环式真空泵安装尺寸图

2BE1 403/405/406皮带传动水环式真空泵安装尺寸图
