立式管道泵型号泵体结构大全和安装方法

立式管道泵，泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。管道泵有很多种，立式管道泵，卧式管道泵，热水管道泵，多级管道泵，自来水管道泵等等，今天，这里就来为大家详细介绍立式管道泵型号泵体结构大全以及立式多级管道泵安装方法

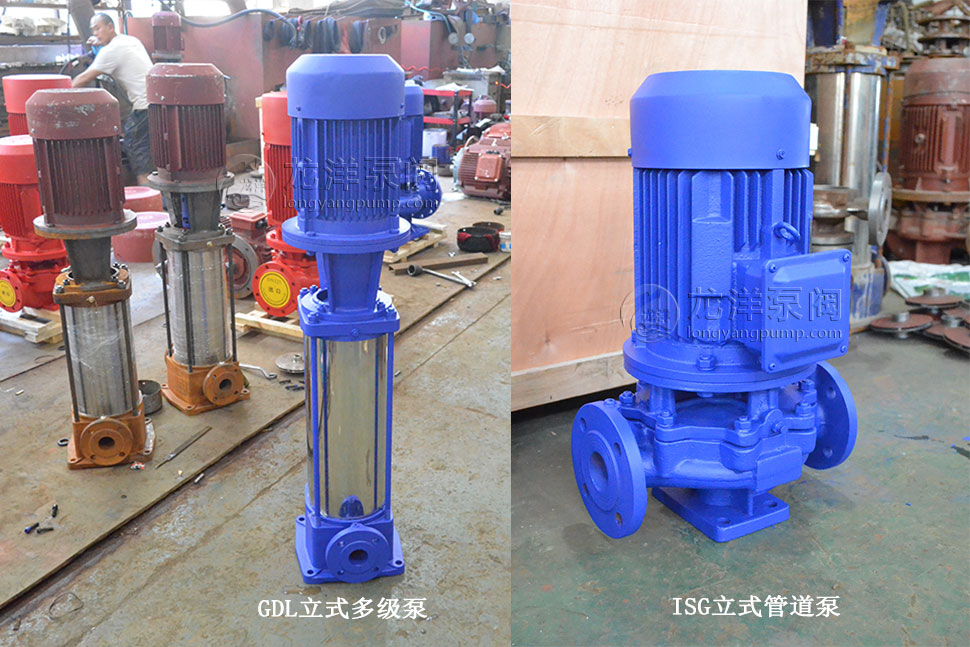

立式管道泵型号结构图

立式管道泵型号泵体结构大全

1、ISG、IRG、GRG、IHG、YG立式管道泵结构说明

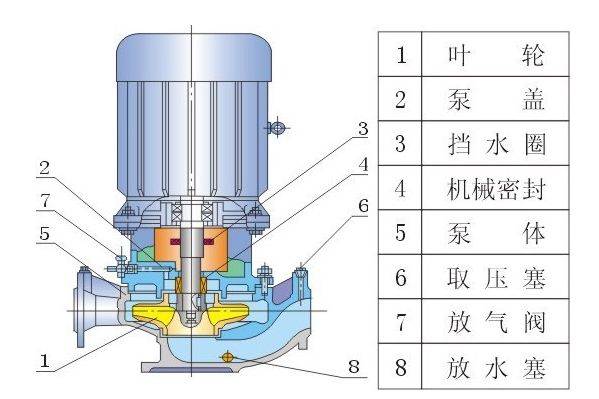

ISG、IRG、GRG、IHG、YG立式管道泵结构图

ISG立式管道泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。

IRG型立式热水管道泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

GRG型立式高温管道泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。

IHG型立式不锈钢管道泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。

YG型管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。

IHGB型立式不锈钢防爆型化工管道泵，适用于输送易燃性化工液体。

ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速管道泵，适用于环境噪声要求很低的场合及空调循环等。

2、GDL立式多级管道泵结构说明

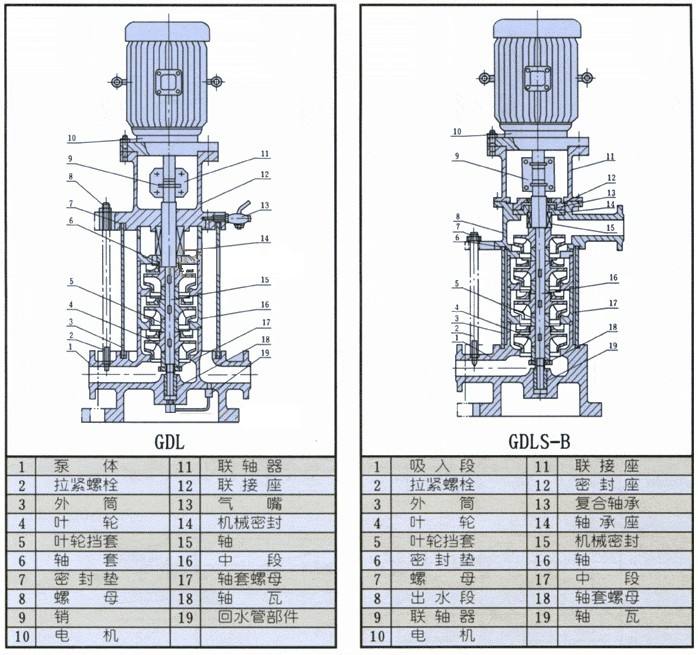

gdl立式管道泵结构图

GDL立式多级管道泵安装方法

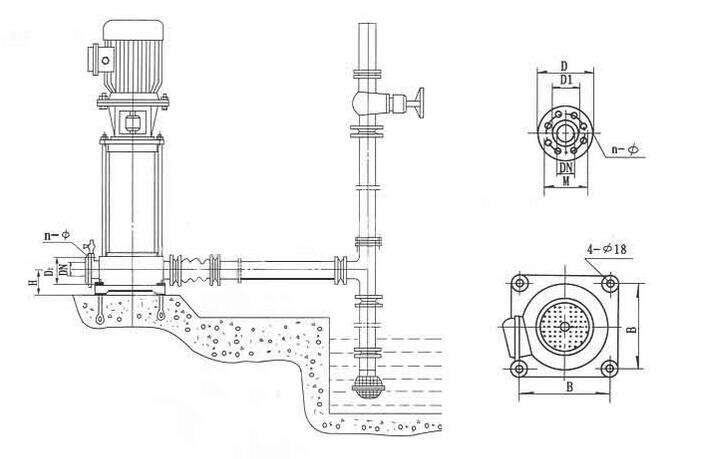

GDL立式多级管道泵安装示意图

1、安装前应检查水泵基础位置、标高、地脚螺栓位置及基础表面的水平度。

2、立式多级管道泵就位后，应调整保证进出水接口法兰盘平面的垂直度，进出水短管上应加支撑，不宜使进出口法兰盘承受过大压力而断裂。

3、轴套密封填料当采用石墨盘根时，需从该处接出一软管至附近水沟或排水地漏内。

4、运行前应重新加入钙基润滑油。

5、立式管道泵安装完毕进行盘车，检查有无碰壳及盘车过紧现象。

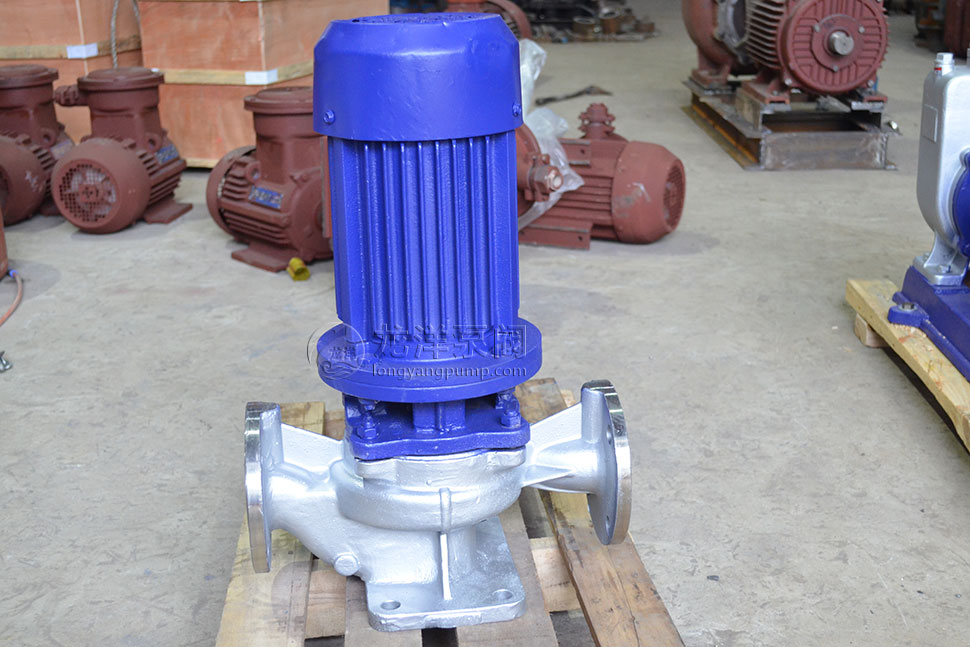

IHG立式管道泵结构图

以上就是各种立式管道泵结构说明和立式多级管道泵安装方法的讲解，在这里推荐大家了解一下管道泵工作原理，对我们了解立式管道泵更有帮助。综合上述可知立式管道泵主要由电机和泵两部分组成。电机为派生立式电机：泵由壳体、叶轮、机械密封等零件组成。其连接过程为：电机的加长轴上连装机械密封、叶轮、并用垫圈和螺母紧固;泵体和电机端盖之间加一“O”型密封圈，然后用螺栓将两者联接牢固;泵与电机之间用密封挡水圈隔开，以防水外漏时，能保护电机安全运行。
