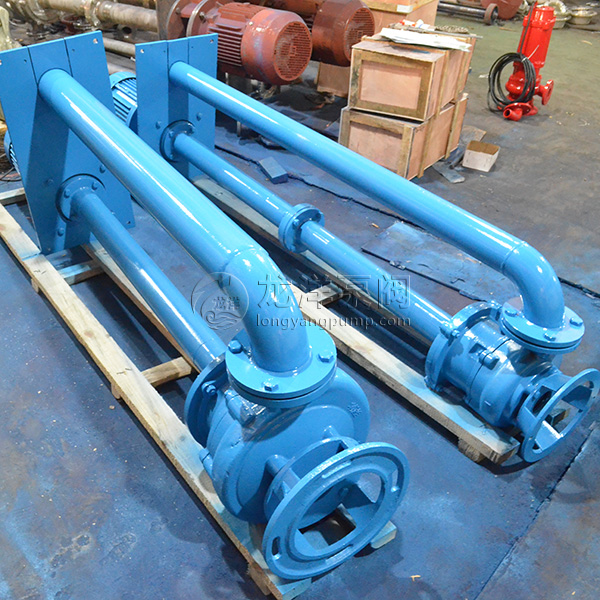

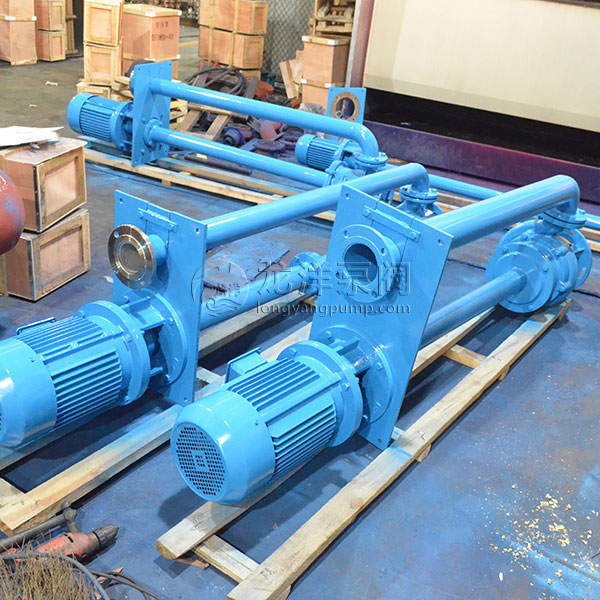

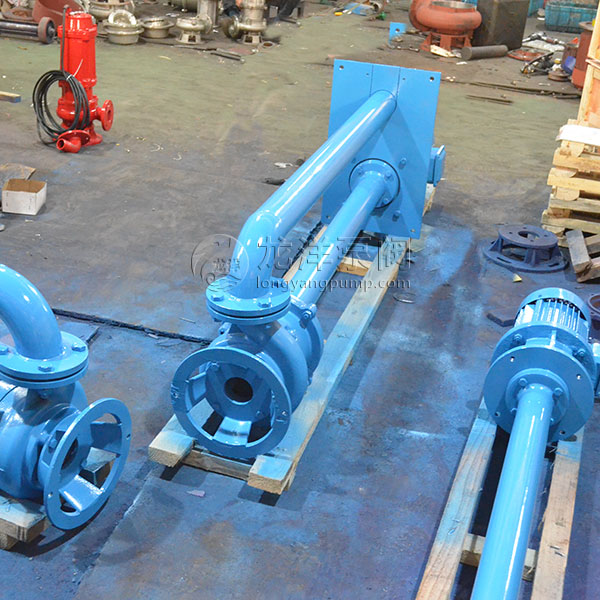

YW无堵塞液下式排污泵产品大图
  • YW无堵塞液下式排污泵产品图片1
  • YW无堵塞液下式排污泵产品图片2
  • YW无堵塞液下式排污泵产品图片3
  • YW无堵塞液下式排污泵产品图片4

YW无堵塞液下式排污泵

品牌：龙洋泵阀

型号：YW液下式

流量：2～850 m³/h

扬程：3～45 m

电机功率：2.2~55KW

转速：1450～2900r/min

介质温度：－15℃～+60℃

介质密度：≤1.3×103kg/m³

产品说明书下载 咨询价格

目录

产品概述
型号意义
产品用途
主要特点
工作条件
结构图
曲线图谱
技术参数
安装尺寸图
产品评论

1 产品概述

YW型液下式排污泵为立式液下式结构，工作时泵体浸在水中，液下深度可达0.5～5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。产品执行JB/T6525-92《离心式污水泵的技术条件》标准。主要适用于企业单位废水排放；城市污水处理厂排放系统；地铁、地下室、人防系统排水站；医院、宾馆、高层建筑污水排放；住宅区的污水排水站；市政工程，建筑工地中稀泥浆的排放；自来水厂的给水装置。液下式排污泵养殖场污水排放及农村农田灌溉。液下式排污泵勘探矿山及水处理设备配套。代替肩挑人担，吸送河泥。液下式排污泵使用条件水温≤ 60℃，液体PH值为4～10。

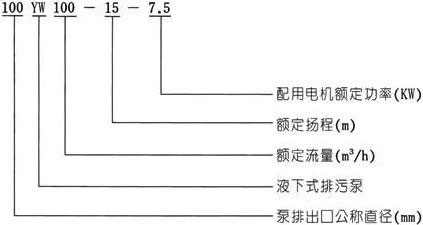

2 型号意义

YW无堵塞液下式排污泵型号意义

3 产品用途

1、工厂、商业严重污染废水的排放。
2、城市污水处理厂排水系统。
3、住宅区的污水排水站。
4、人防系统排水站、自来水厂的给水装置。
5、医院、宾馆的污水排放。
6、市政工程、建筑工地。
7、勘探、矿山配套附机。
8、农村、沼气池、农田灌溉。

4 主要特点

1、可变的液位安装深度：机组为立式液下式结构，可根据用户的要求采用不同的液下安装深度，使用极为方便。
2、单管或双管安装：液下式排污泵根据用户要求选择不同的安装方式;可选择单管或双管安装。
3、降低维修成本：采用材料制作而成的机械密封，及优质的轴承，大大提高了密封的安全性和机组的可靠性。
4、过流能力强：特殊的叶轮防堵设计，确保了运行高效且无堵塞。

5 工作条件

1、排污泵系列产品在额定电压为380V，电源频率为50Hz时适用；
2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米；
4、输送介质年粘度不超1000CP；
5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;
6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;

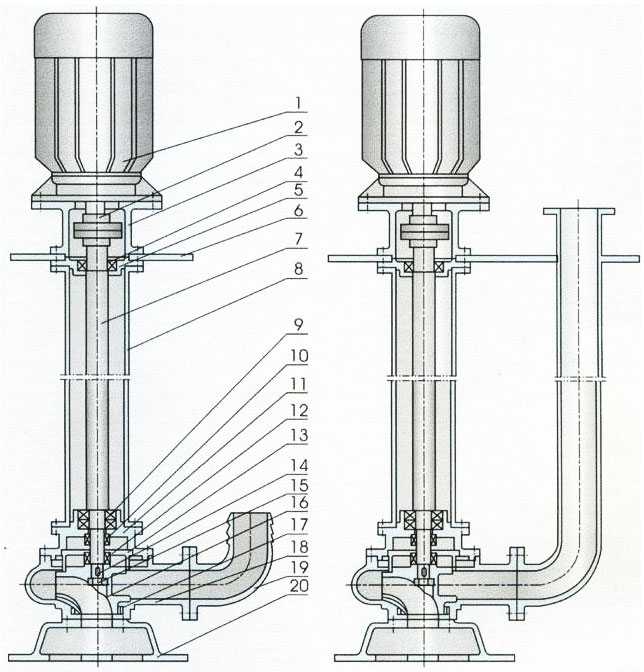

6 结构图

YW无堵塞液下式排污泵结构图

1

电机

11

油室

2

联轴器

12

机械密封

3

电机座

13

后盖板

4

上轴承

14

键

5

上轴承座

15

叶轮螺母

6

安装盘

16

叶轮

7

加长轴

17

密封环

8

支撑管

18

泵体

9

下轴承

19

出水管

10

上机械密封

20

底盘

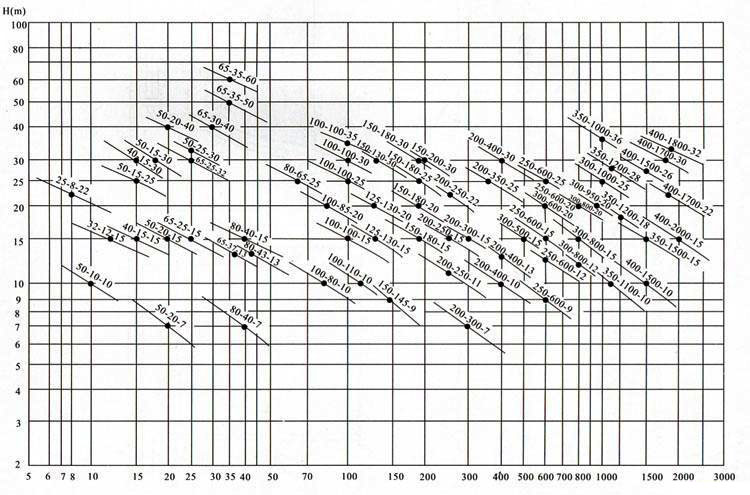

7 曲线图谱

YW无堵塞液下式排污泵曲线图谱

8 技术参数

型号 口径
(mm) 		流量
(m³/h) 		扬程
(m) 		功率
(kw) 		转速
(r/min) 		效率
(%)
YW25-8-22-1.1 25 8 22 1.1 2825 38.5
YW32-12-15-1.1 32 12 15 1.1 2825 40
YW40-15-15-1.5 40 15 15 1.5 2840 45.1
YW40-15-30-2.2 40 15 30 2.2 2840 48
YW50-20-7-0.75 50 20 7 0.75 1390 54
YW50-10-10-0.75 50 10 10 0.75 1390 56
YW50-20-15-1.5 50 20 15 1.5 2840 55
YW50-15-25-2.2 50 15 25 2.2 2840 56
YW50-18-30-3 50 18 30 3 2880 58
YW50-25-32-5.5 50 25 32 5.5 2900 53
YW50-20-40-7.5 50 20 40 7.5 2900 55
YW65-25-15-2.2 65 25 15 2.2 2840 52
YW65-37-13-3 65 37 13 3 2880 55
YW65-25-30-4 65 25 30 4 2890 58
YW65-30-40-7.5 65 30 40 7.5 2900 56
YW65-35-50-11 65 35 50 11 2930 60
YW65-35-60-15 65 35 60 15 2930 63
YW80-40-7-2.2 80 40 7 2.2 1420 52
YW80-43-13-3 80 43 13 3 2880 50
YW80-40-15-4 80 40 15 4 2890 57
YW80-65-25-7.5 80 65 25 7.5 2900 56
YW100-80-10-4 100 80 10 4 1440 62
YW100-110-10-5.5 100 110 10 5.5 1440 66
YW100-100-15-7.5 100 100 15 7.5 1440 67
YW100-85-20-7.5 100 85 20 7.5 1440 68
YW100-100-25-11 100 100 25 11 1460 65
YW100-100-30-15 100 100 30 15 1460 66
YW100-100-35-18.5 100 100 35 18.5 1470 65
YW125-130-15-11 125 130 15 11 1460 62
YW120-130-20-15 125 130 20 15 1460 63
YW150-145-9-7.5 150 145 9 7.5 1440 63
YW150-180-15-15 150 180 15 15 1460 65
YW150-180-20-18.5 150 180 20 18.5 1470 75
YW150-180-25-22 150 180 25 22 1470 76
YW150-130-30-22 150 130 30 22 1470 75
YW150-180-30-30 150 180 30 30 1470 73
YW150-200-30-37 150 200 30 37 1480 70
YW200-300-7-11 200 300 7 11 970 73
YW200-250-11-15 200 250 11 15 970 74
YW200-400-10-22 200 400 10 22 1470 76
YW200-400-13-30 200 400 13 30 1470 73
YW200-250-15-18.5 200 250 15 18.5 1470 72
YW200-300-15-22 200 300 15 22 1470 73
YW200-250-22-30 200 250 22 30 1470 71
YW200-350-25-37 200 350 25 37 1980 75
YW200-400-30-55 200 400 30 55 1480 70
YW250-600-9-30 250 600 9 30 980 74
YW250-600-12-37 250 600 12 37 1480 78
YW250-600-15-45 250 600 15 45 1480 75
YW250-600-20-55 250 600 20 55 1480 73
YW250-600-25-75 250 600 25 75 1480 73
YW300-800-12-45 300 800 12 45 980 76
YW300-500-15-45 300 500 15 45 980 70
YW300-800-15-55 300 800 15 55 980 73
YW300-600-20-55 300 600 20 55 980 75
YW300-800-20-75 300 800 20 75 980 78
YW300-950-20-90 300 950 20 90 980 80
YW300-1000-25-110 300 1000 25 110 980 82
YW350-1100-10-55 350 1100 10 55 980 84.5
YW350-1500-15-90 350 1500 15 90 980 82.5
YW350-1200-18-90 350 1200 18 90 980 83.1
YW350-1100-28-132 350 1100 28 132 740 83.2
YW350-1000-36-160 350 1000 36 160 740 78.5
YW400-1500-10-75 400 1500 10 75 980 82.1
YW400-2000-15-132 400 2000 15 132 740 85.5
YW400-1700-22-160 400 1700 22 160 740 82.1
YW400-1500-26-160 400 1500 26 160 740 83.5
YW400-1700-30-200 400 1700 30 200 740 83.5
YW400-1800-32-250 400 1800 32 250 740 82.1
YW500-2500-10-110 500 2500 10 110 740 82
YW500-2600-15-160 500 2600 15 160 740 83
YW500-2400-22-220 500 2400 22 220 740 84
YW500-2600-24-250 500 2600 24 250 740 82

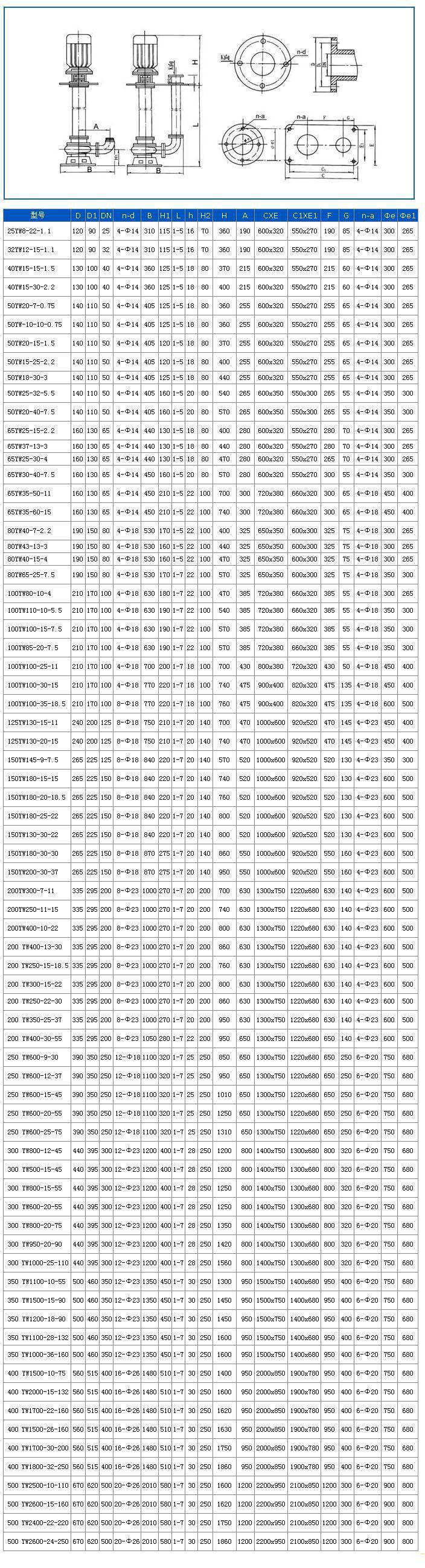

9 安装尺寸图

YW无堵塞液下式排污泵安装尺寸图
