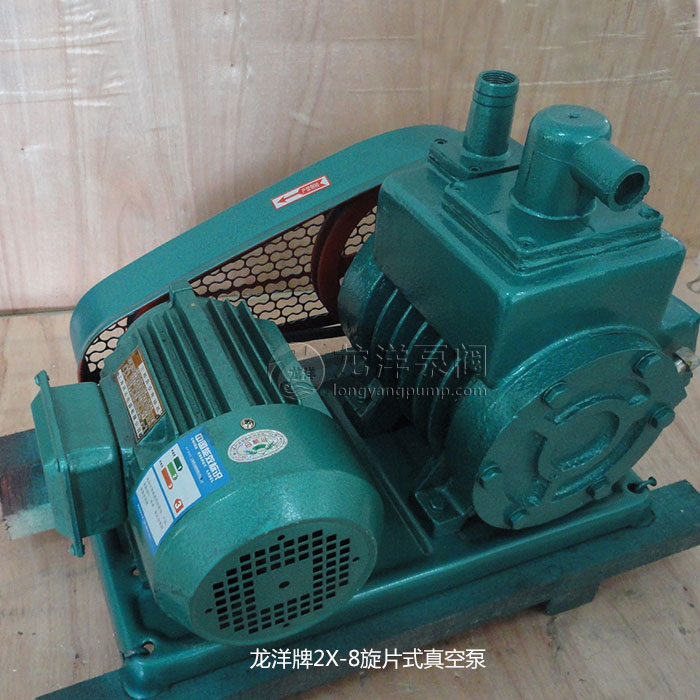

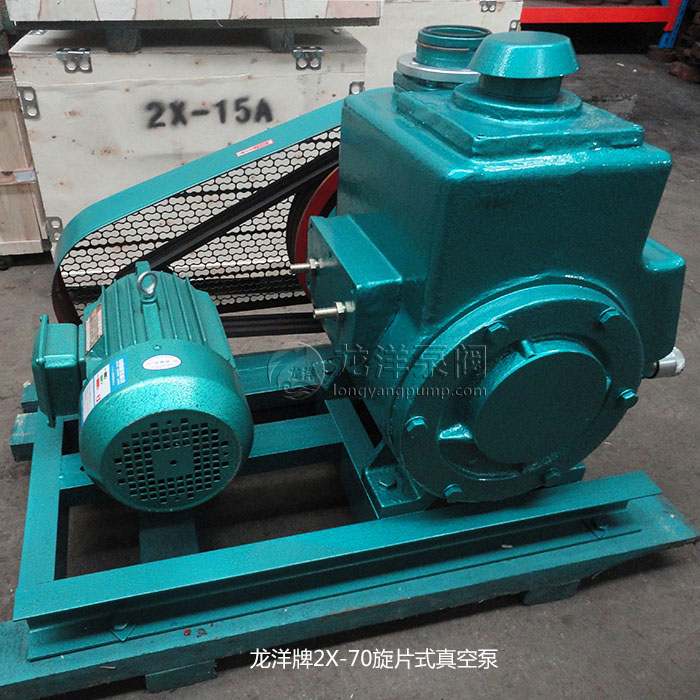

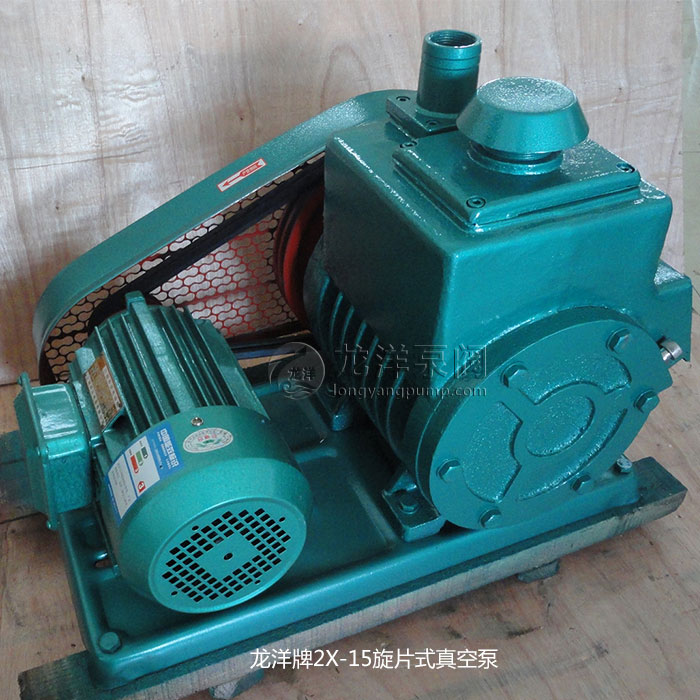

2X双级旋片式真空泵

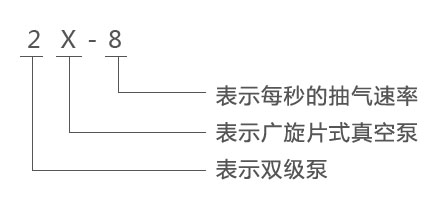

2X型真空泵为双级结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空容器或真空设备连接，在运转时容器内的气体将大量吸入与排出。

l、抽除气体的基本设备之一，它可单独使用，也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用，广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。
2、在环境温度5℃～40℃范围内，进气口压强小于10托的条件下，允许长期运转，被抽气体相对温度大于90％时，应开气镇阀。
3、进气口连续敝通大气运转不得超过3分钟。
4、不适用于抽除对金属有腐蚀的、对泵油起化学反应的、含有颗粒尘埃的气体，以及含氧过高的、爆炸性的、有毒的气体。

1	高真空室外	2	进气嘴	3	转子	4	过气管	5	排气阀门
6	低真空室	7	转子	8	刮片	9	弹簧	10	排气阀门

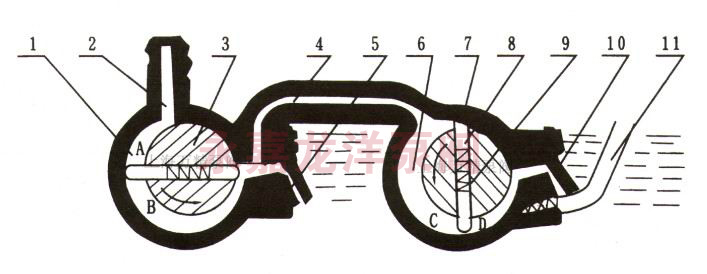

图1是旋片式真空泵泵原理图，转子3及7与高真空室外1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用, 转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A及C容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B及D容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能防止气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。

如被抽除的气体中含有较高的蒸汽气体时，在气体受到压缩而其蒸汽的分压强超过此蒸汽在泵内温度下的饱和压强时，此时蒸气被压缩成为液体，旋片式真空泵无法排出，而混在真空油内，使泵的性能大大降低。如果掺入适量的空气，使蒸汽在受到压缩时，其分压强也低于泵温的饱和压强，则蒸汽在变成液体前就能被排出泵外去，故本系列2X-4以上的泵都装有能放入一定量气体的掺气阀11见图1

2X双级旋片式真空泵			2X-2	2X-4A	2X-8A	2X-8	2X-15A	2X-15	2X-30	2X-70
			2	4	8		15		30	70
极限真空	关气镇 开气镇	Pa(Torr)	6.0×10-2(≤5×10-3)110
			6.0×10-1(≤5×10-3)						(≤1×10)
电动机功率(KW)			0.37	0.55	1.1		1.5		3	5.5
温升(℃)			≤40
进气口径(mm)			18	25	40		40		65	80
转速(r/min)			450		590					420
用油量(L)			0.7	1.0	2.0		2.8		3.0	4.2
噪声dB(A)			68	≤68	≤70		≤75		≤78(～70)	≤80(～75)
外形尺寸(cm)			56×31×39	56×34×37	79×43×54		79×53×54		78×50×56	91×65×70
适用电磁阀型号			DDC-JQ25		DDC-JQ40				DDC-JQ65	DDC-JQ80
重量(kg)			58	55	80		110		232	330
冷却方式			自然冷却			水冷	自然冷	水冷
冷却水量(L/min)			-			＞0.5	-	＞0.8	＞1	＞2

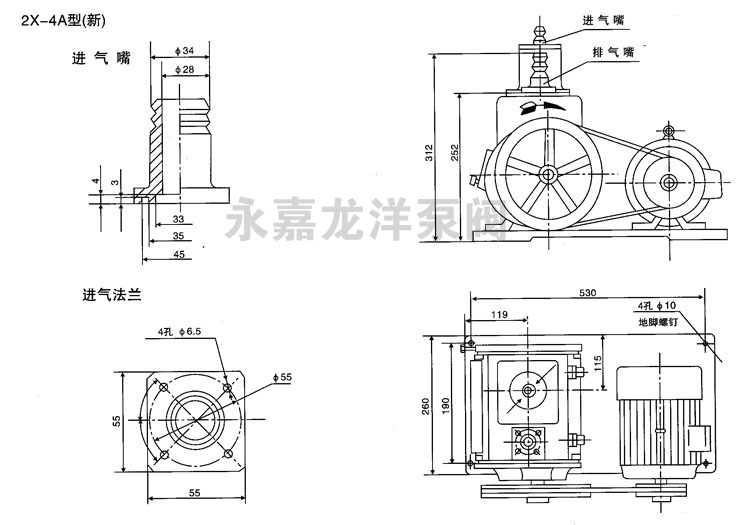

2X-2A,2X-4A型双级旋片式真空泵外形安装尺寸图

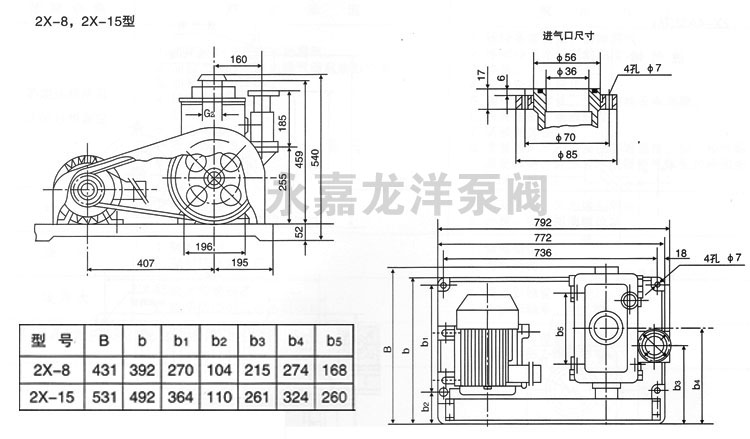

2X-8,2X-15型双级旋片式真空泵外形安装尺寸图

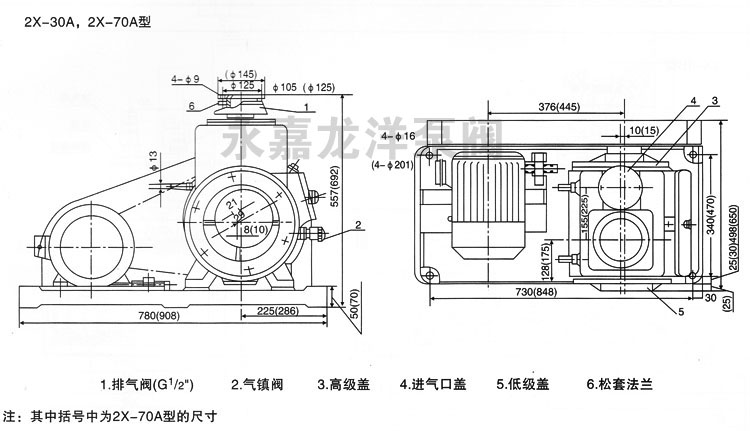

2X-30A,2X-70A型双级旋片式真空泵外形安装尺寸图

2X-4A型(新)双级旋片式真空泵外形安装尺寸图

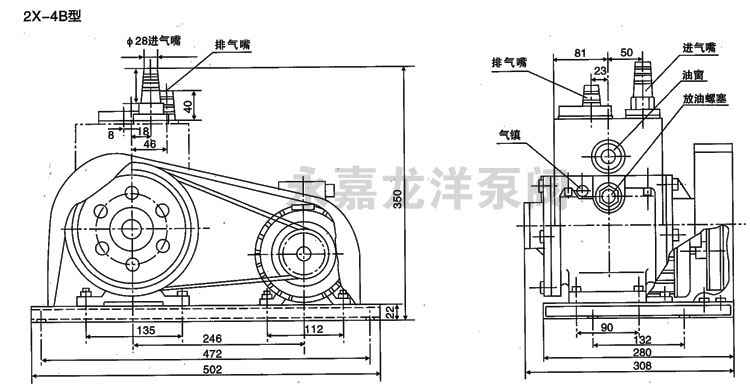

2X-4B型双级旋片式真空泵外形安装尺寸图

代号型号	φD1	φD2	φD3	Al	A2	A3	N1	N2	M	φd	H1	H2	H3	L1	L2	L3	B1	B2	B3	K1	K2	φdl	φd2
2X-1	27	20	50	23	30	34	3	3	48	5.5	270	265	230	435	352	135	250	215	157	60		11	20
2X-2	30	25				45	3	3	55	6	270	260		400	380		260	260	200			10	25
2X-4	32	28	55	31	35	45	4	3	55	6.5	340	327	267	520	480	119	300	260	200	82	105	11	25
2X-8	41	34	64	38	42.5	52.5	4	3	64	7	360	380	302	560	520	130	328	280	210	88	112	11	32
2X-15	56.5	36	105	54	70	80	5	3	100	11	540	511	340	772	736	170	542	492	364	120	80	14
2X-30	85	65	105	75	85	93	5	3	100	9	560	550	463	780	730	185	500	390	340	140	136	16
2X-70		80	125	96	105	113	6	3	130	9	692	680	556	908	848	210	650	530	470	176	144	20	G3

1、泵应安装在地面结实坚固的场所，周围应留有充分的余地，便于检查、维护、保养。
2、泵底座下应保持地基水平，底座四角处建议垫减震橡皮或用螺栓浇制安装，确保泵运转平稳，振动小。
3、泵与系统的连接管道应密封可靠，对大泵可采用金属管路连接密封垫采用耐油橡胶，对小泵可采用真空胶管连接，管道管径不得小于泵吸气口径，且要求管路短而少弯头。（焊接管路时应清除管道中焊渣，严禁焊渣进入泵腔。）
4、在连接管路中，用户可在泵进气口上方安装阀门及真空计，随时可检查泵的极限压力。
5、按电动机标牌规定连接电源，并接地线和安装合适规格的熔断器及热继电器。
6、泵通电试运转时，须取下电机皮带，确认泵转向符合规定方向方可投入使用，以防泵反转喷油。（转向按防护罩指示方向）
7、对于有冷却水的泵，按规定接通冷却水。
8、如泵口安装电磁阀时，阀与泵应同时动作。
9、当泵排出气体影响工作环境时，可在排气口装接管道引离或装接油雾过滤器。

1、双级旋片式真空泵运转注意事项：
（1）断续起动1—2次，观察在运转中有无异常声响及特殊的震动，无问题方可边续运转。
（2）注意油面应在视镜的两条油标线之间，油量多了会引起起动困难、返油、喷油等不良现象，少了则影响真空度。油量不足时应通过加油孔加油。注意久停的泵油面要下降，将泵连续运转几转后，油面才会上升。
（3）打开冷却水
（4）打开泵进气嘴上的阀门，打开的大小视具体情况而定。
2、对初次安装好的旋片真空泵，应先做一次试车运转，此时泵应无安装不当的振动及无特殊冲击声响，电机不应超负荷，油温和极限真空度应符合技术规格。
3、停旋片真空泵时应先关断进气嘴上的阀门，装有放气阀者对泵放气，再截断电源，再停水源。
4、双级旋片式真空泵使用中注意事项：
（1）经常注意油位。
（2）泵起动后再缓慢打开阀门。
（3）经常注意泵运转是否正常，有无特殊声响，电机是否超负荷运转。
（4）注意冷却水是否中断。
（5）注意泵温升不超过40℃
（6）如停车后旋片式真空泵温要下降到5℃以下时，泵内冷水必须除净。
