2SK系列水环式真空泵

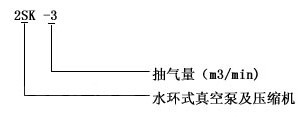

2SK系列两级水环真空泵和2SK-P1系列两级水环真空泵-大气喷射泵机组是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高的真空。它被广泛应用于：提炼食品原料、纺织、化工、医药、造纸业和冶金工业及电子领域的真空蒸发、真空回潮、真空浸渍、真空干燥及真空冶炼等领域。具有真空度高、在高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。

水环式真空泵，广泛适用于化工机械、轻工、医药、食品、矿山等行业用来抽吸空气或其他不溶于水、不含固体颗粒、带有轻微腐蚀性的气体，如真空蒸发、真空浓缩、真空干燥、真空过滤、真空送料等工艺过程。该系列泵采用机械密封结构，具有结构紧凑，使用可靠，装拆方便，维修简单、工作稳定等特点。

2SK型水环式真空泵工作原理指示图

2SK型水环式真空泵工作原理如图一所示，叶轮（5）偏心地装在泵体（3）内，当叶轮旋转时，水受离心力的作用向四周甩出，在2SK型水环式真空泵体内壁与叶轮之间形成旋转水环（6）。水环上部内表面与叶轮轮毂相接触，当叶轮沿顺时针方向转动时，在前半转的过程中，水环内表面逐渐与轮毂脱离，相邻两叶片之间所形成的空腔逐渐增大，被抽气体通过泵进气管（4），经月牙形吸气孔（7）不断被吸入空腔内；后半转的过程中，水环内表面逐渐与轮毂接近，两相邻叶片之间空腔逐渐缩小，气体被压缩，因而压力不断增加，当压力增加到大于外界压力时，气体被排出，从而不断地抽走密封容器的气体，使其形成一定的真空。

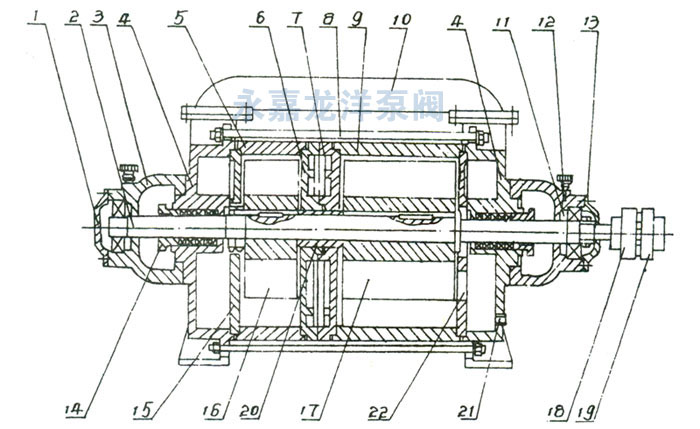

①抽气量1.5m3/min以上2SK水环真空泵的结构如图二所示，长短两叶轮17和16用键固定在轴2上，两叶轮中间用轴套20定位，并用园螺母锁紧，这就构成了整个转子部分，并且偏心地安装在泵体内，支承在两个单列向心球轴承上，转予部分用联轴器18与电机轴相联，使之与电机一起以同样转速转动，长叶轮17、长泵体9和吸入部分组成高真空级，短泵体5、短叶轮16和排出部分组成低真空级，高真空级的排气口和低真空级的吸入口用连通管联接（2SK-1.5无此连通管）成为双级串联，两级之间用中间壁（A）7和中间壁（B）6隔开，中间壁（A）上有排气孔，中间壁（B）上有吸气口。

②2SK-0.4、2SK-0.8两级水环真空泵结构如图三所示，其高低真空级结构与图二所示泵基本相同（无连通管）。采用特制加长轴电机，长、短叶轮用键固定于轴上，但可做轴向浮动，偏心地置于长短泵体内。2SK水环真空泵两端的密封采用油浸石棉盘根或机械密封。高真空级的一端有进水孔，补充水由此进入高真空级的长泵体内，低真空级的补充水是由高真空级排出的。（2SK-12、2SK-20、2SK-30低真空级的补充水也从供水管供入一部分，但要通过阀来调节其量的大小）。高、低真空级是由拉紧螺栓而牢固地连接在一起。

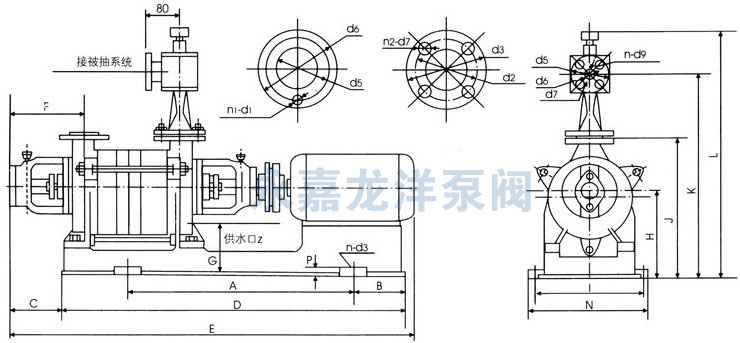

2SK-1.5P1系列水环式真空泵外形及安装尺寸图

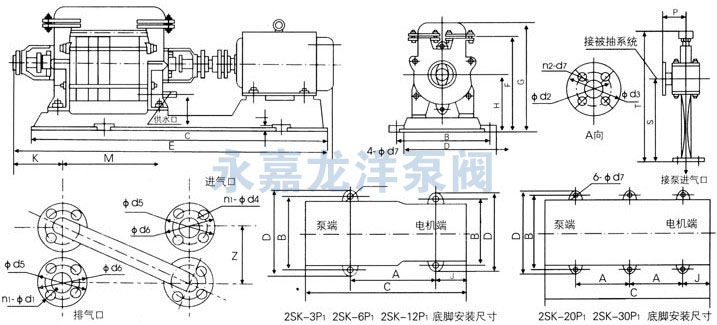

2SK-3P1、2SK-6P1、2SK-12P1、2SK-20P1、2SK-30P1水环式真空泵外形及安装尺寸图
